Yapısal programlama önemlidir. Uzun programlarda programcılar genelde bu yöntemi kullanır. Evet hemen bu mantığı öğrenmeye koyulalım

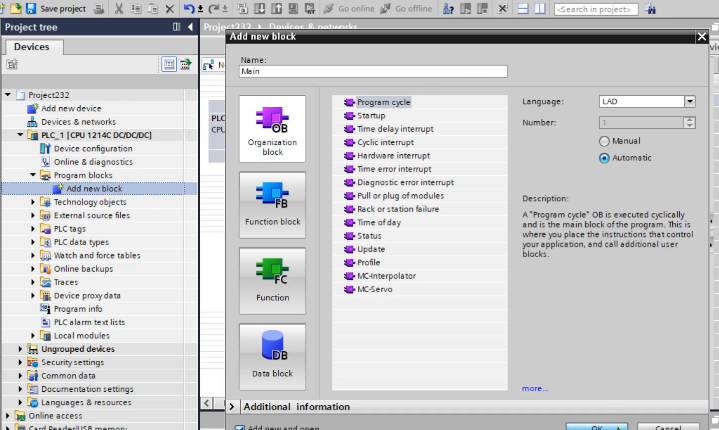

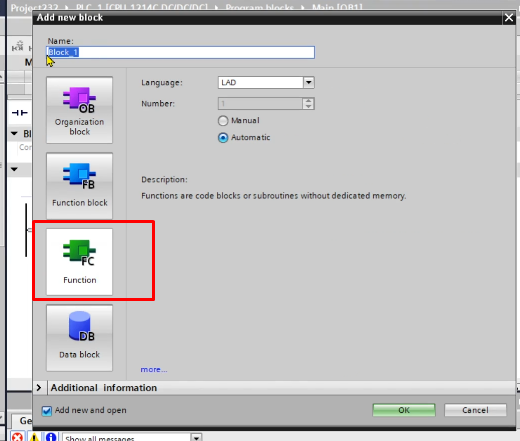

Öncelikle add new block diyoruz ve çıkan pencerede yeşil olan function seçip ok’ basıyoruz
Programımız şöyle: Bir adet çıkışım olsun bu çıkış bir butonla kontrol edilsin, buton on olduğunda hızlı çalışsın buton off olduğunda yavaş çalışsın, aynı zamanda bu çalışma bir acil stop butonuyla da kontrol edilsin.
Burada 3 adet function oluşturacağız, Yavaş çalışma için bir functin, hızlı çalışma için bir function, ve acil stop içinde ayrı bit function belirleyeceğiz.
Şimdi burada ilk olarak Add new block diyorum.Orada daha önce hiç kullanmadığımız fonksiyon seçeneğini seçiyoruz
Bir isim verin dedi bu fonksiyona acil stop fonksiyonu dedim

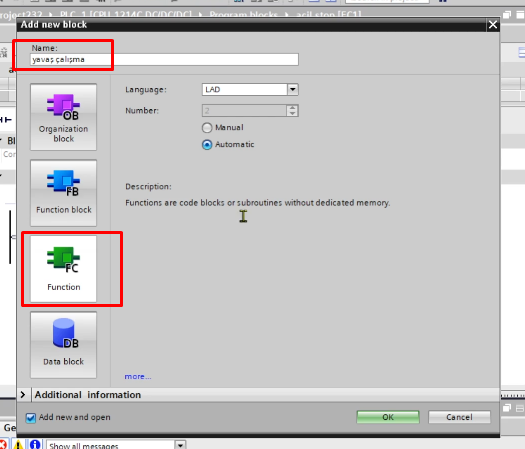

Ardından yeni bir fonksiyon oluşturuyorum ve buna da Yavaş Çalışma adını verdim

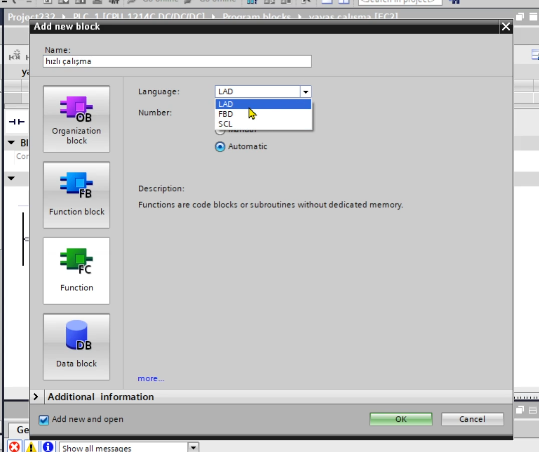

3. Ve son olarak da hızlı çalışma adında bir fonksiyon oluşturdum. Ve buradan farkettiyseniz hangi dilinde programlayacağınızı da seçebiliyorsunuz.
Biz tabi ki lad. seçiyoruz.
Fonksiyonlarım oluşturuldu. Buralara program yazıp bunları ana programda çağırabiliyoruz.. Ve sadece çağırdığımız zaman çalışırlar. Main ise sürekli döndürülür sürekli çalışır.

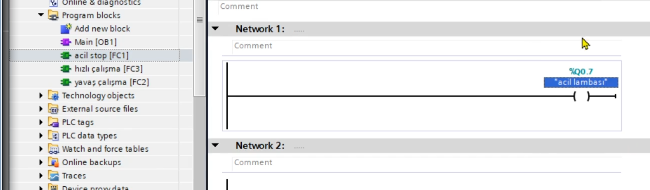

Öncelikle acil stop içeriğini yazalım
Şimdilik başka birşey yazmıyoruz.

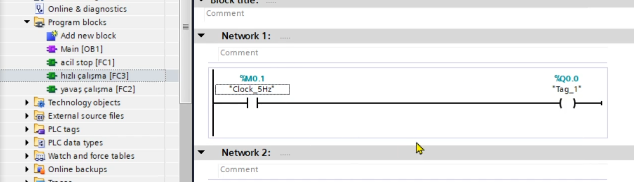

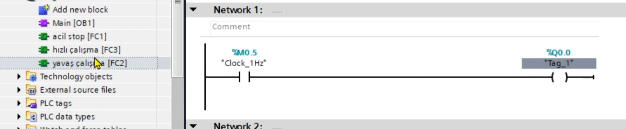

Hızlı çalışmada clock biti kullanarak hızlı bir şekilde aç kapa yapmasını sağlayalım.
Yavaş çalışma da ise biraz daha yavaş çalışan bir clock bit kullanalım. Q0.0’A tag ekleyelim adı da acil lambası olsun.
Main’e herhangi bir program yazmadık şuan .

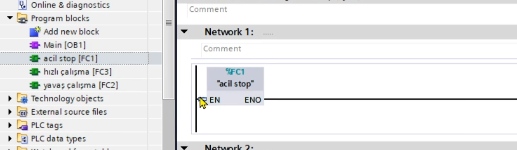

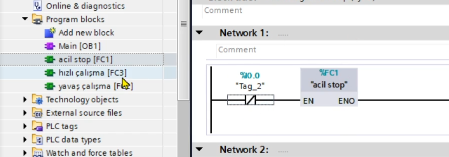

Şimdi ana programa geliyoruz ve ilk olarak acil stop fonksiyonunu sürükle bırak yöntemiyle programıma ekliyorum. Ve önlerinde bir I0.0 acil stop butonu bağlıyorum
Önüne normalde kapalı bir buton bağlıyorum (çünkü acil stop)

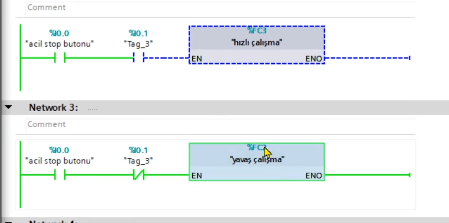

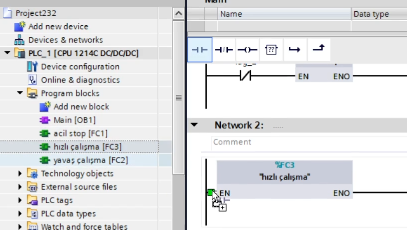

Alt networke yine sürükle bırak yöntemi ile Hızlı çalısma yı aldık ve bu fonksiyon’da I0.1 in on durumunda çalışacak. Off durumunda ise yavaş çalışma çalıçacak.

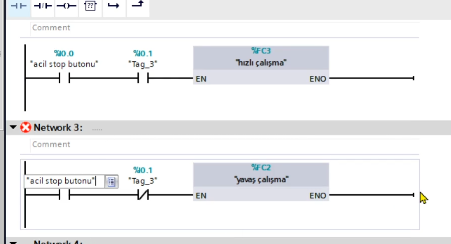

Önlerine ise acil stop butonu ekliyoruz ki attığı zaman program çalışamasın.

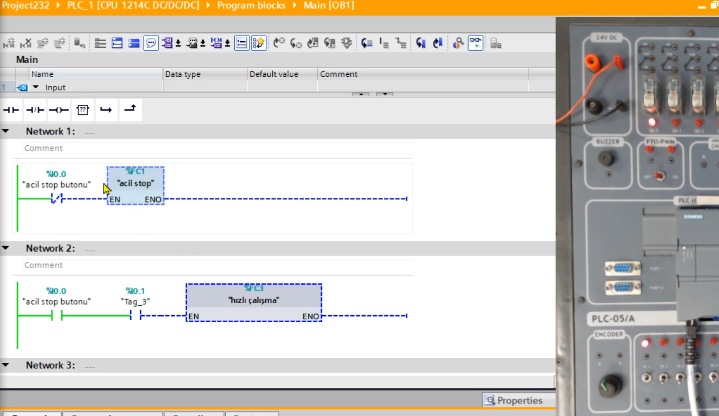

Şimdi Acil stop butonu zaten normalde kapalı oldugu için burada I0.0 enerji geçirecek bü yüzden hızlı ve yavas calısmanın onunu kesmeyecek. ha ne zaman acil stop butonuna basılırsa o zaman acil stop butonu kapalı oldugu için açılacak acil lambası yanacak ve diğerleri enerjisi kesilecek. Yükleyelim PLC ye

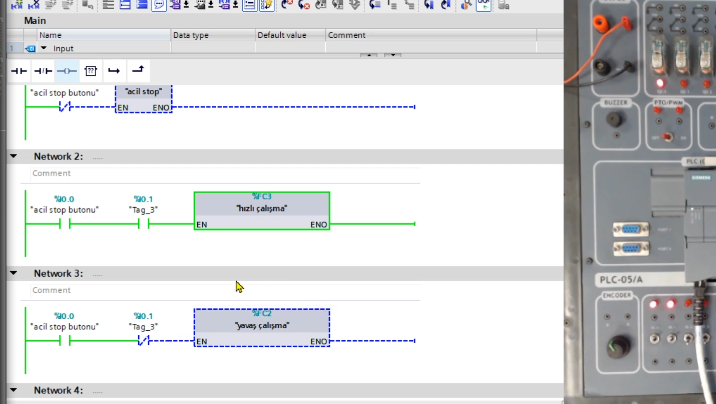

Gördüğümüz üzere acil butonu şuan normalde kapalı olarak k kullanıldıgı için, acil stop fonksyonu calıstırılmamıs, aynı zaamanda I0.1 ve 2 ye de enerji geçişi var
Şuan da I0.1 kapalı oldugu içn onun butonu yazıyor. Yani normalde kapalı oldugu için o çalışıyor.
evet şimdi I0.1 i kaldırdık ve programımız hızlı çalışmaya geçti
evet I0.0 a bastık ve program durdu
Yapısal programlama için basit bir örnekti. Bunu büyük programlarda avantaj sağladığını unutmayın. Bir çok programcı bu şekilde kullanır.
