S7-1200 PLC Ders XII “Set ve Reset Komutları”

Set ve Reset komutları en çok kullancagınız komutların başında gelir arkadaşlar . Öncelikle ne işle ilgili olduklarına bir bakalım

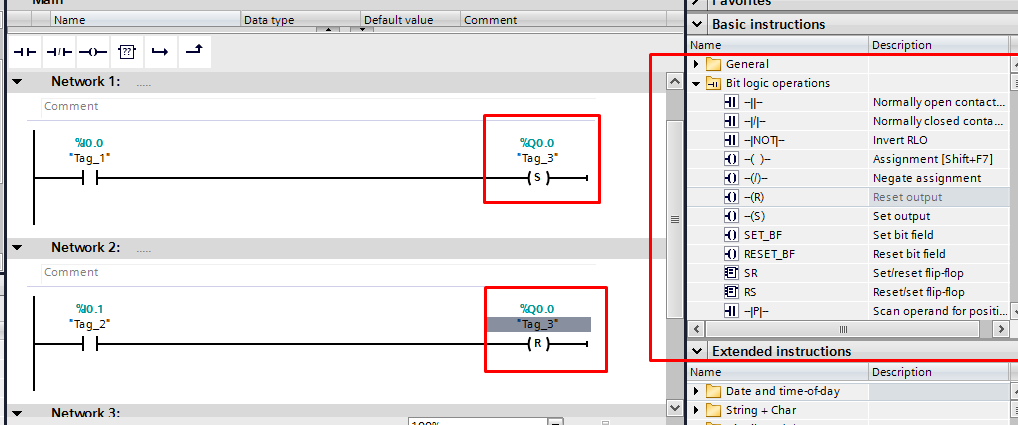

Gördüğünüz üzere komutlarımız sağ tarafta Basic ins. bölmesi altında yer alıyor. Buradan yukaridaki devreyi kuruyoruz. Özellikle çıkışların aynı isim altında olmasına dikkat ediyoruz.

Programı çalıştırdığımızda ikisine aynı anda bastığımızda, Q0.0 çıkışının reset konumda olduğunu görücez. Buna Reset Öncelikli devre diyoruz

Bir de aynı uygulamayı S alt netwrok de R ise üst networkde yer alırken kullanalım

Sonuçları sınıf içinde Paylaşalım

Set BF ve Reset BF

Program

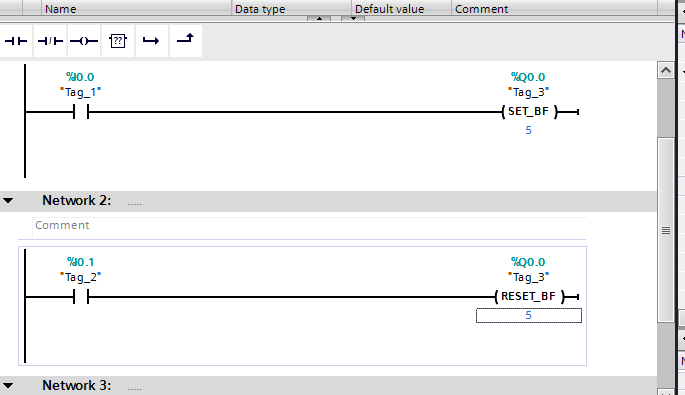

Altındaki yazan rakam kadar kendinden sonra olan çıkışları aktif ve reset eden komutlar

Sadece tek çıkışı resetlemek istiyorsak ne yapmalıyız sınıfta tartışın.

SR VE RS KOMUTLARI

SR komutu ile başlayalım bu komut reset önceliklidir. Bolbol PLC programlarında kullanılır. ancak yapılan sık bir hatayı karşılaştıralım.

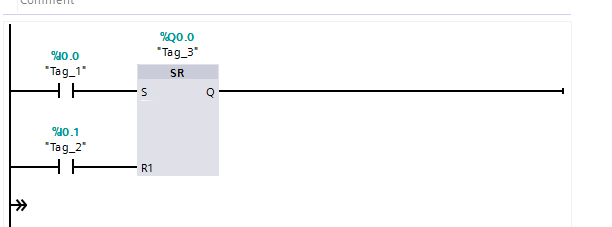

Burada program hata verecektir. Çünkü SR komutu bir çıkışı direk temsil edemez. Bir çıkışın set ve reset olmasına aracı olur bu yüzden doğrusunu şu şekilde yazıyoruz

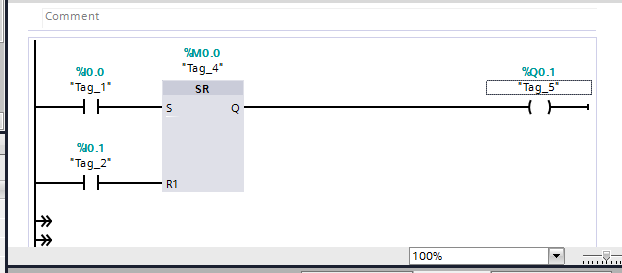

Bu arada yukarıdaki program da hata verdi cevabını sınıfta tartışın

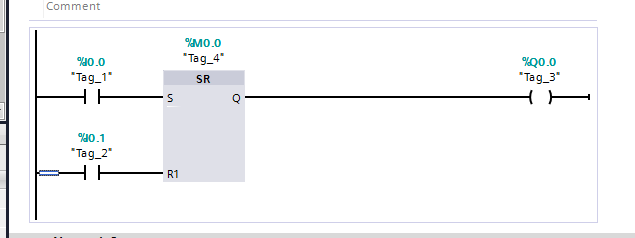

Hatasız program ise burada 🙂

Evet sonuç bu

SR komutunun RS komutundan tek farkı. Birisinin reset öncelikli birisinin ise set öncelikli olmasıdır. Bizler programlarda biraz da iş güvenliğini de göz nünde bulundurarak reset öncelikli devreler ile çalışacağız.

Sınıfta aynı devreyi RS öncelikli olarak kurunuz ve sonucu sınıfta karşılaştırınız.
