S7-1200 PLC Ders XI “Mühürleme Devresi”

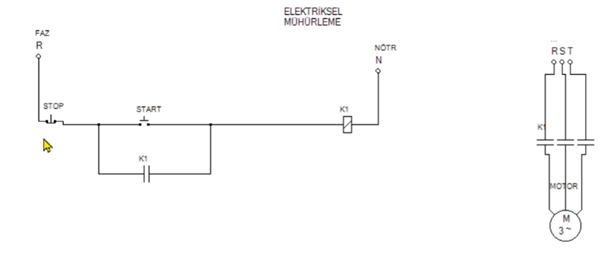

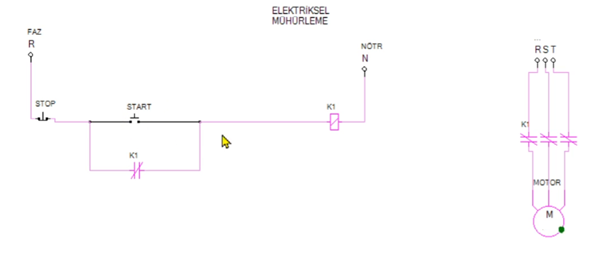

Hatırladınız mı ? 🙂 Evet bence bir çoğunuz bunu hatırladınız. Kumanda devrelerinde çok sık lullandığımız mühürleme devremiz. Ve şöyle çalışırdı.

Anılarınız yeterince depreştiyse dersimize dönelim. Şimdi bir de bunu PLC mizde uygulayalım bakalım nasıl olucak ?

Hemen öncelikle tag tablomu oluşturuyorum.

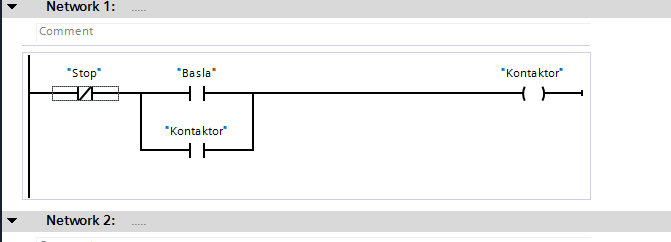

Mühürleme devremizi kurduk

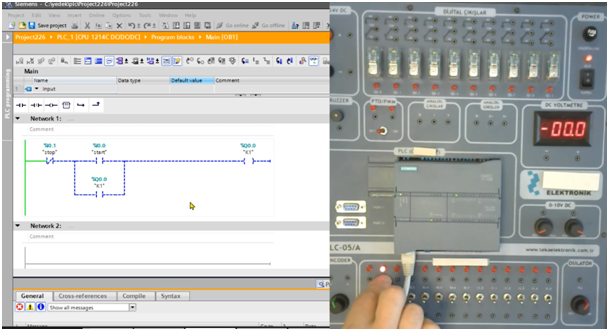

Bakın burada bir hata var. Normalde kapalı butonumuz olmadığı için programda kapalı gösteriyoruz. Butonu kapatarak kullandığımızda ise hiç bir şekilde iletim sağlanamıyor

Bazı kitaplarda da bu tarz hatalar meydana gelebiliyor. Dolayısıyla bizler bu hatanın önüne geçmek için normalde kapalı olması gereken stop butonumuzu açıkmış gibi göstericez.

Soru:Hocam hep böyle kullanılsa nasıl olur yanı stop butonları hep acık olsa ?
Cevap:Olmaz evladım eğer kabloda kopukluk olmuşsa sistem çalışmaya devam eder ve anlamayız.
