Bir yeni uygulamada yine bir aradayız. Bugünkü konumuz, P ve N komutları

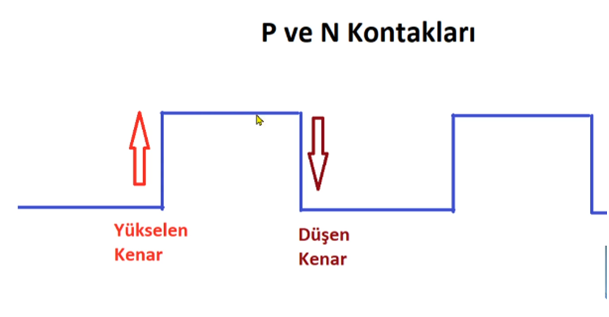

Öncelikle Yükselen Kenar ve Düşen Kenar ne anlama gelir şu grafiğe bakarak anlamaya çalışalım
P yükselen kenarı N ise düşen kenarı temsil etmektedir. Bunun önemini anlamak için otoparka girmek için bariketlerden geçen araba örneğini incelemek daha kolay olacaktır

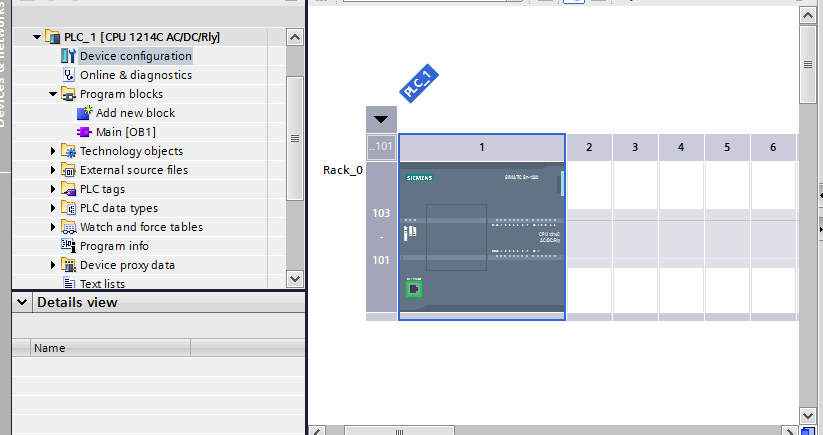

Örnek programımızı kuruyoruz

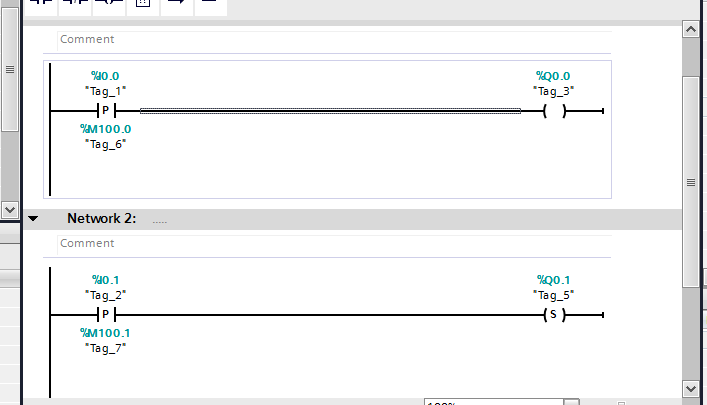

Programımız da P komutuyla bir fiziksel kapı tanımladık. Altına da bir yardımcı role tanımlıyoruz(gerekli) ve bunu bir çıkışa bağladık
İkinci networkde ise farklı fiziksel bir kapıya P komutu tanımladık. Altına bir yardımcı role (farklı) ve bunu Set olan bir çıkışa bağladık.
Sonuç:
Programı çalıştırdığımızda, birinci I0.0 kapısını on duruma getirdiğimizde sadece ilk anda bi kere yandığını ve bir daha yanmadıgını farkettik
İkinci programda ise P ‘yi on yaptığımızda Q0.1 çıkışının sürekli aktif olduğunu gördük. Burada set komutunun önemini görüyoruz.
P komutu sadece yükseldiği zaman çıkışı on yapmaya yarayan komuttur.

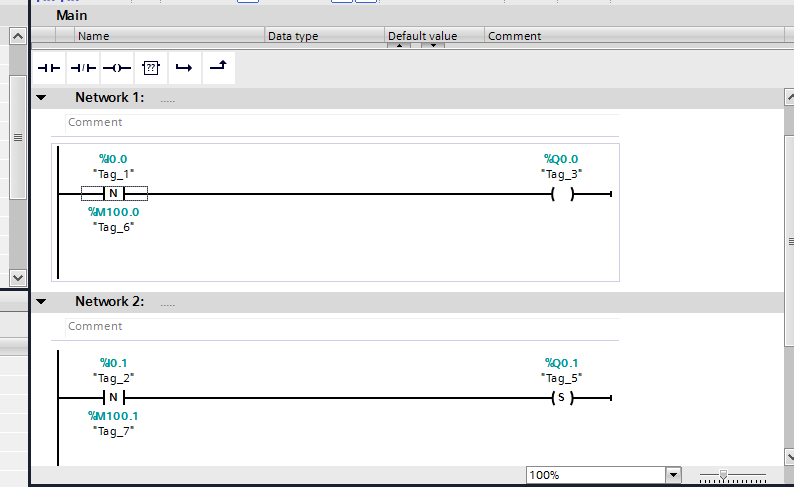

Aynı programda P leri N yaparak tekrar deneyelim
Not: Bu arada programı çalıştırırken bir önceki program dolayısıyla Q0.1 in on durumda kaldığını gördük bunu gidermek için hemen PLC yi stop yapıp run moduna geri aldık ve düzeldi.
İlk programda butonu off’a çekerken sadece bir kez yandığını görüyoruz. Ve sönüyor
İkinci programda ise off’a giderken bir kez yanıyor ve hep yanık kalıyor.
NOT KOMUTU

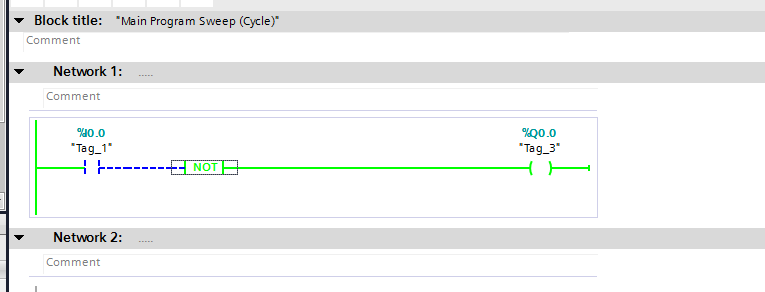

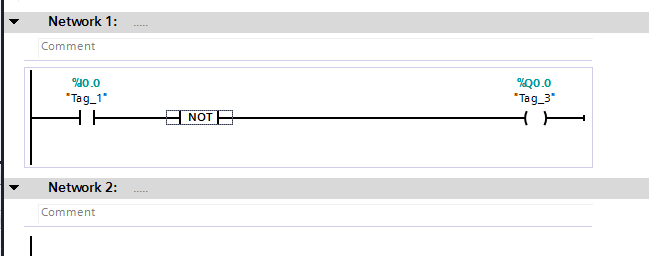

Sanırım bu iki resim not komutunu anlatmak için yeterli
I0.0 kapısı kapanmamış not’a 0 bilgisi gitmiş. Ama not durur mu ? illa tersini yapacak. Götürmüş Q0.0 a 1 bilgisini . Q0.0 yanıyor 🙂

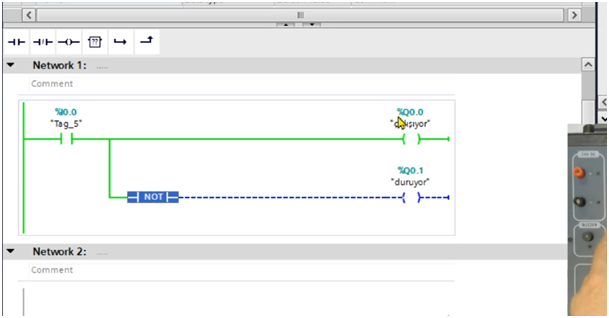

Bunu şöyle olumlu kullanabiliriz.
Örnek Uygulama :
Örneğin bir fabrikada bulunan herhangi bir makinenin çalıştığı zaman yeşil, durduğu zaman ise kırmızı lamba yanmasını istiyorum. Nasıl yapabilirim?
