Evet arkadaşlar bugünkü dersimizde PLC ye Panel eklemek ve birbirleri arasında bağlantıları kurmayı öğreneceğiz.

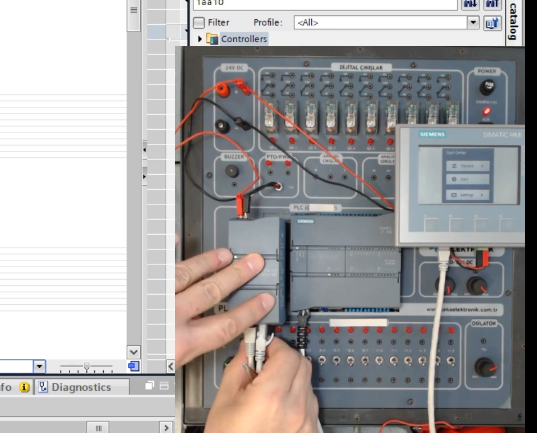

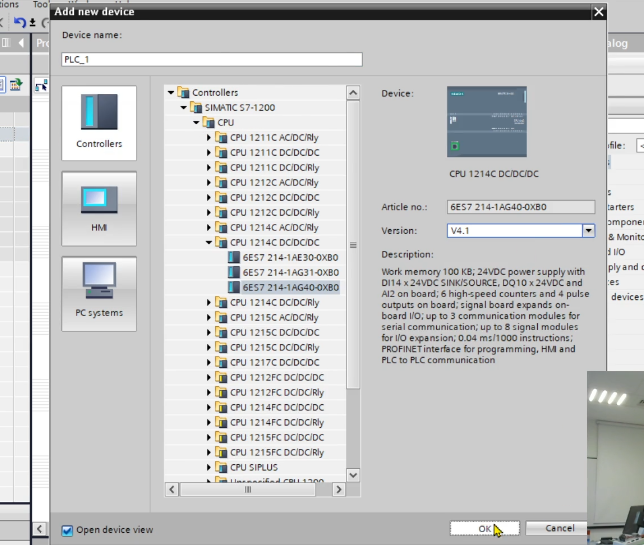

Öncelikle PLC imizi ekliyoruz.

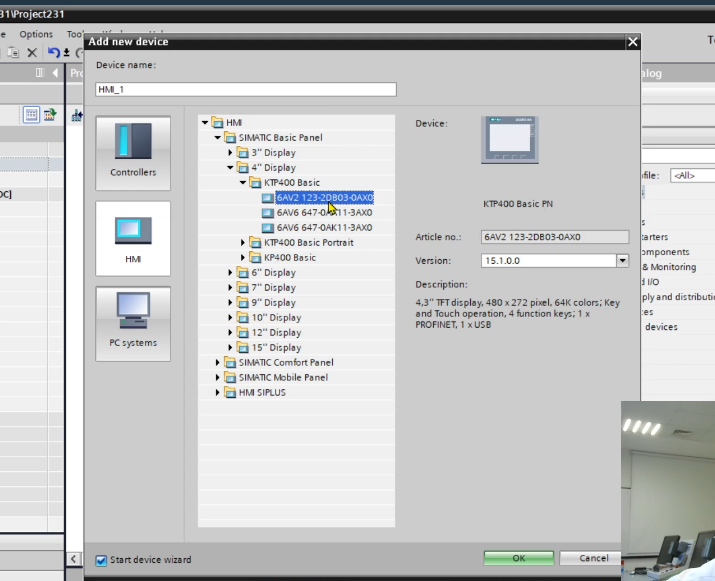

Ardından Paneli ekliyoruz. Panelimizi yine aynı yerden HMI kısmından seçiyoruz.

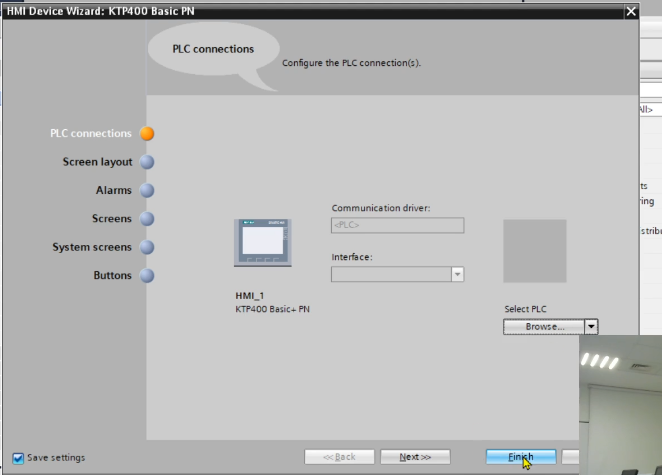

Panel ekledikten sonra buradan tek tek bazı parametrelerini istersem ayarlayabiliyorum ama şuan içinbunlara gerek yok. Aynı zamanda Select PLC bölümünden PLC mi seçebiliyorm ama şuan seçmiyorum.
Evet proje ağacında gördüğünüz üzere PLC de HMI ekranda eklenmiş ve bu oku açtığımızda tüm açıklamalarını görüyorsunuz.
Şimdi bunların birbirleri ile çalışabilmemiz için bağlantılarını ayarlayalım.

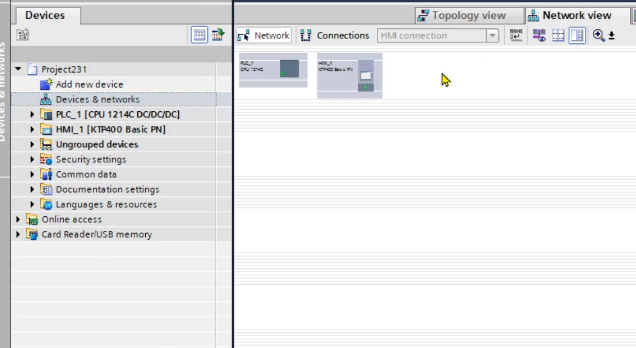

O zaman devices & networks bölümüne gidiyoruz

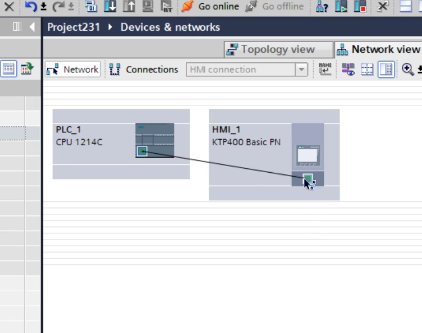

Evet PLC nin ethernet girişinden mouse ile çekip Panel in profinet girişi üzerinde dogru sürükle bırak yöntemiyle bıraktıgımızda

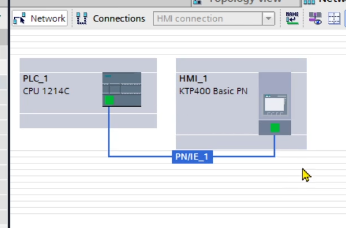

Ağı oluşturdu

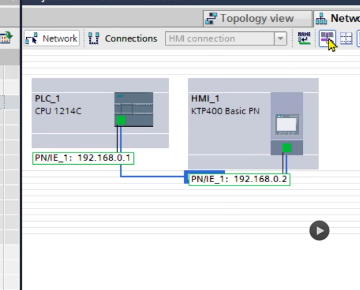

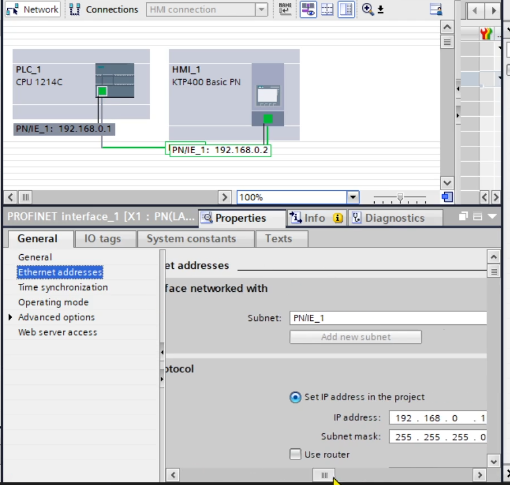

Şekilde gördüğünüz kutucuğa basarsanız, cihazların IP adreslerini görebilirsiniz.
Eğer IP adreslerini değiştirmek istersek, üstüne tıkladığımızda alt pencereden Özelliklerinden Ethernet adresses kısmından değiştirebilmemiz mümkün ama şuan bunu yapmayacağız
Önemli bilgi: PLC ve Panel arasında bir bağlantı kuracaksak, bir kablo bunun için yeterlidir. Ancak ikiden fazla cihazı birbirine bağlayacaksak o zaman bir switch/hub kullanmamız gerekiyor !!!

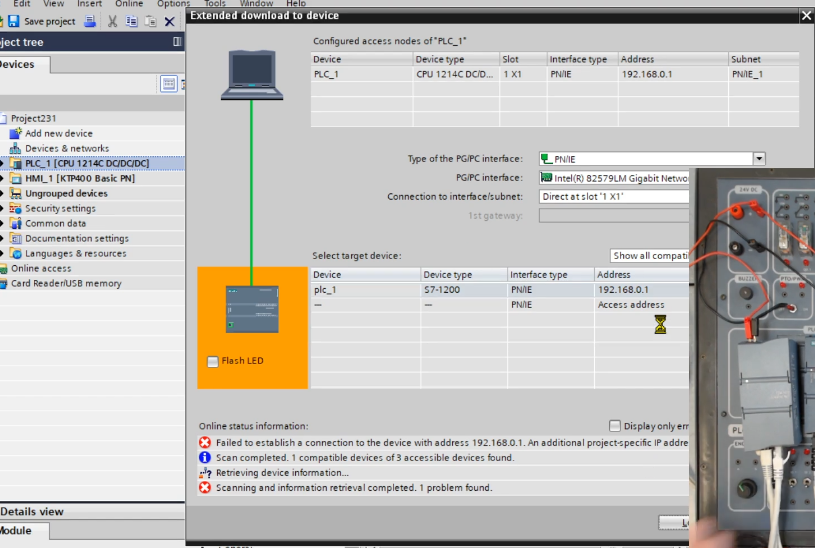

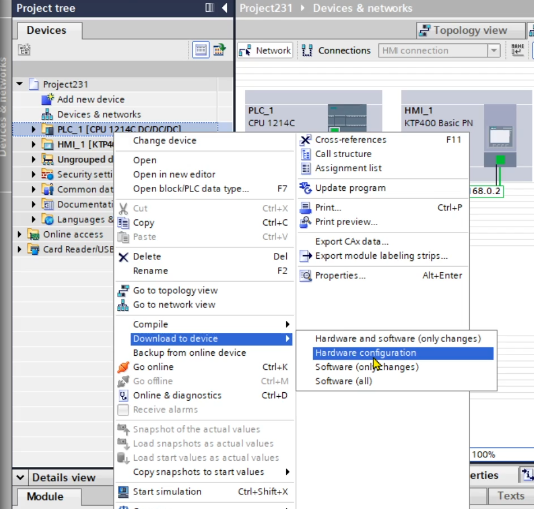

Şimdi PLC ye bu donanım ayarlarını yüklememeiz lazım

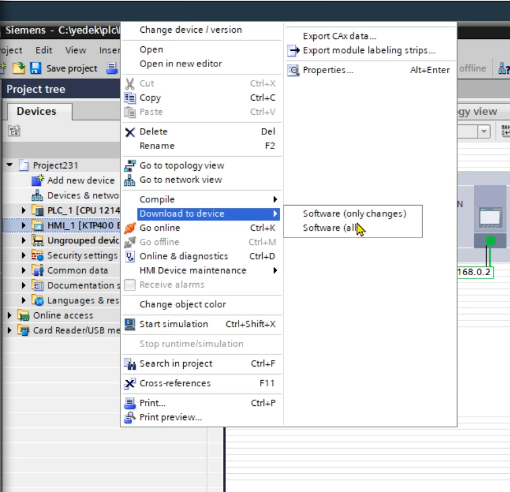

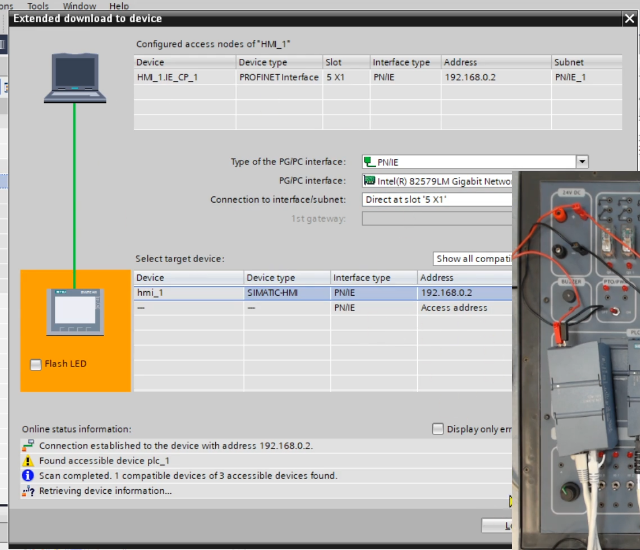

Aynı şekilde şimdi de Panel e donanım ayarlarımızı gönderiyoruz. Tıpkı PLC ye gönderir gibi ama bu sefer HMI ‘ı sağ tıklayıp download to devices diyoruz.

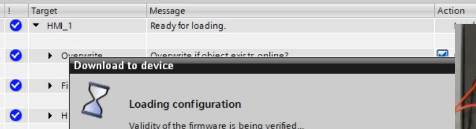

Evet panele de yükledik. Ticklere evet diyoruz.
Evet çıkan sorularda kutucukları tickleyerek devam edebilirsiniz.
Siemens PLC ler ile başka markalardaki panelleride haberleştirmek mümkün.
Bir sonraki dersimizde çok kucuk bir örnek program yapıcaz.
