Merhaba arkadaşlar bugünkü içeriğimizde S7 1200 PLC ye program atmayı öğreneceğiz. Hadi başlayaım
Önceli uygulamalarımızda donanım nasıl eklenir öğrenmiştik bu yüzden buraları hızlı geçiyorum.

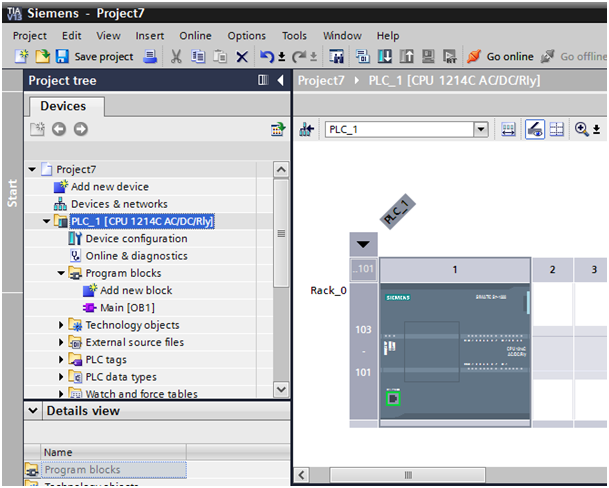

Donanım ekledikten sonra Project View bizi bu şekilde karşılar. Buranın tümünü anlatmaktansa ihtiyacımız olduğunda anlatmamız daha anlamlı.
Sol tarafta PLC ‘ye ait kısmı görüyoruz. PLC’ye tıklarsak, ona ait tüm seçenekleri görürüz.
Hangi PLC adına program yazmak istiyorsak o PLC’ye ait Program Blocks seçeneğine gidiyoruz. Burada bizi iki seçenek karşılıyor.

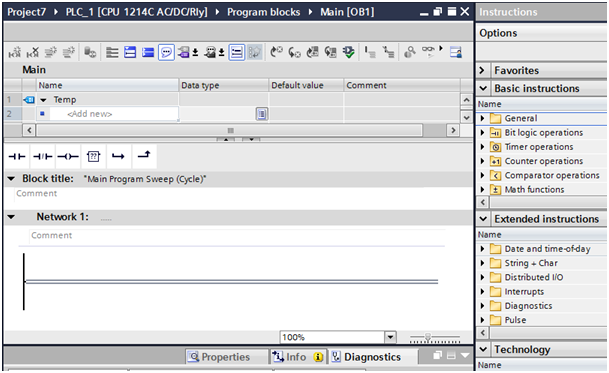

Main[ob1] Organizasyon block 1: PLC ye enerji verildiği zaman sürekli dönen programın olduğu kısımdır. Yani döngü dediğimiz kısımdır. Çift tıkladığımızda karşımıza networkler gelmektedir ve sağ taraftaki menülerin değiştiğini görürüz.
Network dediğimiz programı yazacağımız kısımdır. Komutlarımız da İnstructions başlığı altında gelir.
Yeni network eklemek istersem hemen sol üstte İnsert Network butonuna tıkayarak ekleyebiliyorum.
Bu gördüğümüz programlamnın adı Ladder Diyagramı ile programlamadır.
Soldan sağa , yukarıdan aşağıya doğru bi program okuma yönü vardır. Sol taraftaki kısım +24 V sağ taraftaki kısım ise 0 voltu temsil eder. Yani 0 a gitmek için 24 volttan gelen iletimin tüm kontaklardan geçip nötr hatta ulaşması gerekir.
İlk programımızı yazalım

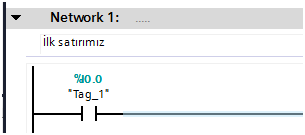

İstersek sürükle bırak yaparak, istersek çift tıklayarak kontakları getirebiliyoruz.

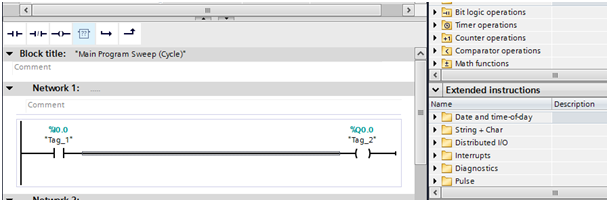

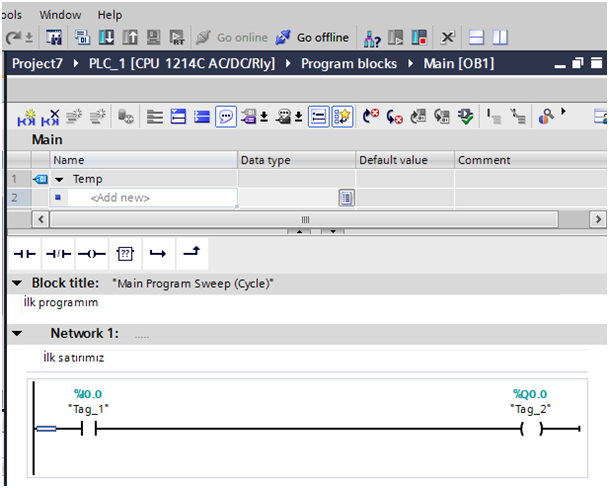

Girişe: I0.0 Çıkışa: Q0.0 yazıyoruz. Tagleri daha sonra inceleriz.
Block title (yazan yere başlık yazabiliriz)
Her networke not yazabiliriz
Yazdığımız her programı bir derleme(compile) işlemi yapmamız gerekiyor.üstte görülen buton yardımıyla compile ediyoruz

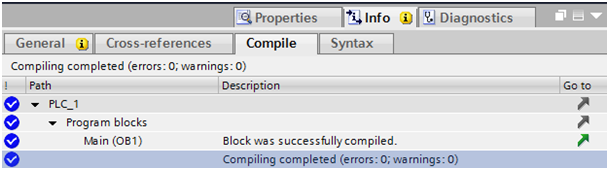

Compile yapıldıktan sonra alttaki pencerede programda hata veya uyarı varsa bildiriliyor.
Programı PLC ye aktarmak için, Download to Device kısmını tıklamamız gerekiyor

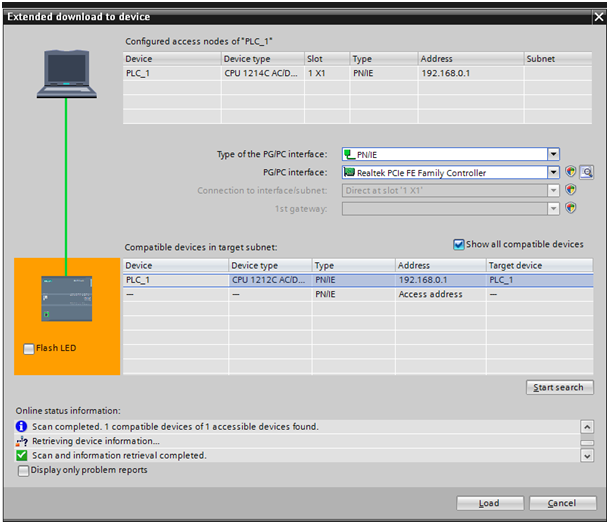

Ardından bizi bu ekran karşılar ve bağdaştırıcı vs seçtikten sonra PLC mizi seçerek yükleme işini gerçekleştiririz.

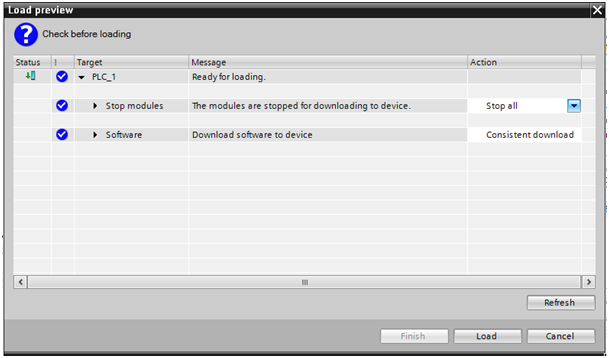

Ardından bize bi uyarı penceresi gelir Biz bu kısma stop all diyoruz, böylece PLC içinde çalışmakta olan program varsa durması sağlanıyor.
Yükledikten sonra PLC’mizde start kısmı seçiliyse PLC mizde program çalıştırılıyor.

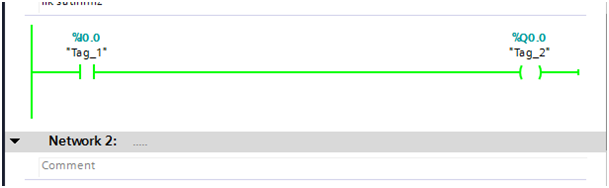

Eş zamanlı olarak çalışmasını görmek istersek, yukarıda Monitör on off kutucugunu tıklarız. Online olarak görüyoruz.

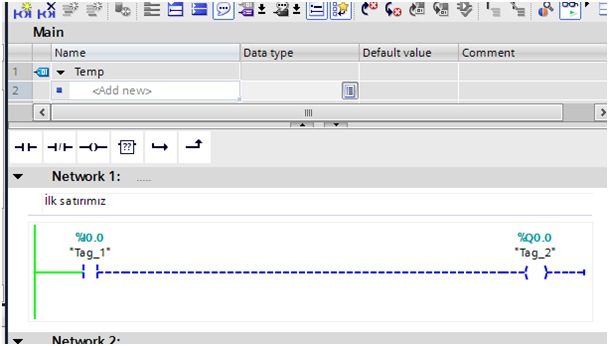

Bu gözlükleri takarsak programın çalışma zamanını aynı anda görebiliyoruz.
Butonu kapatıyoruz ve
Eğer ki programda değişiklik yapmak istersek ilk olarak Monitor off yapmamız gerekir. Ardından değişikliği yapıp tekrardan Download yapmamız gerekir.
Şimdi ise bir PLC’nin içindeki programı çekmeyi Öğrenelim.
Bunun için öncelikle kendi programımızı siliyoruz. Network üzerine gelip sağ tık delete. Ardından

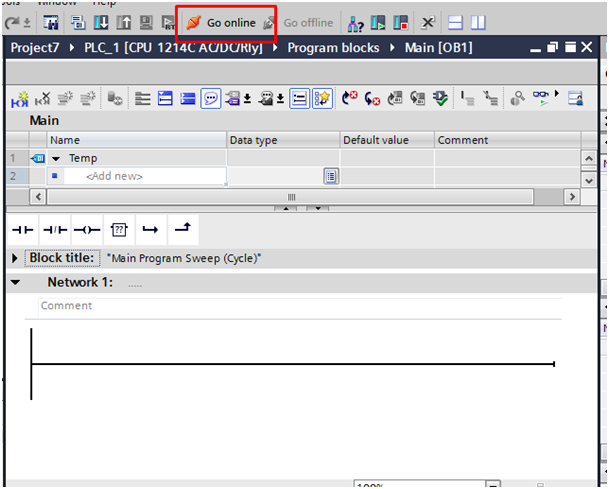

- Online durumuna git (buraya resim gelecek) Go online
2. Upload to Device ve Continue. Tıklıyoruz
3. Ve işte Program karşımızda
Son olarak PLC’deki programı komple silmek istersek, boş bir programı PLC’ye göndeririz.
Kolay gelsin 🙂
