Evet dersimiz PLC lerin kullanma kılavuzlarında verilen şemaları okuma üzerinde. Çünkü bu şemalar aslında çok açık herşeyi anlatsa da bazen oradaki çizgi kalabalığı bizlere biraz bu okumalardan soğutabilmekte.
Bahsettiğimiz bağlantı şemalarına geçelim hemen:
İlk bakmamız gereken yer budur: AC/DC/RÖLE Peki bu ne anlama geliyor?
AC: PLC nin AC besleneceğini
DC: DC Girişler olduğunu (transistörlü giriş)
Röle: Röleli çıkışlar olduğunu anlıyoruz.

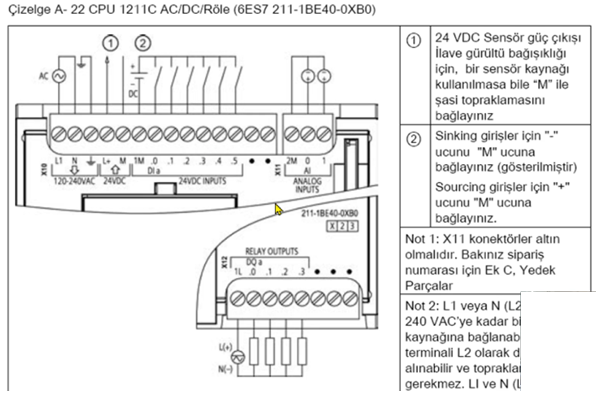

İşte bu şema bizlere AC.DC.Röle PLC’lerin nasıl bağlanacağını çok güzel anlatmış.
PLC Beslemesi: L1 ve N ucuna bir alternatif güç kaynağı bağlayarak PLC beslendiğini sağ görüyoruz.
Girişlerin bağlantısı: için ise Sol tarafta 1m ucuna bir DC güç kaynağı bağlandığını ve bunların + ucunu girişlere paralel bağlandığını görebiliyoruz. İstersek bu güç kaynağı yerine PLC ‘nin içindeki güç kaynağını da kullanabilirdik. Bunu yaptığımız zaman ise 1M ucundan M ucuna bir bağlantı yapmamız gerekecekti. (devrenin tamamlanması için)
Çıkışların Bağlantısı: Yine harici bir güç kaynağı kullanıyoruz.+ ucunu 1L ile eksi ucu ise yüklere bağlıyoruz.
Bir sonraki PLC çeşidimize geçelim

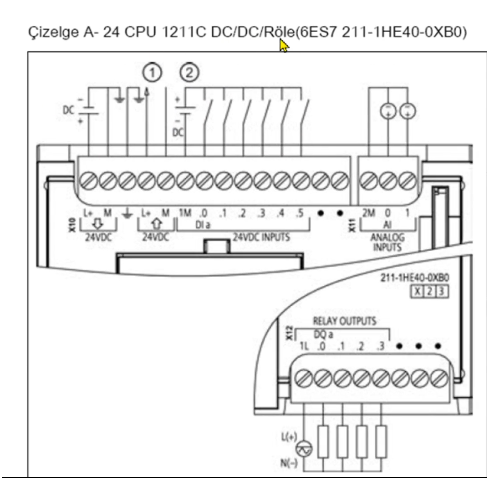

DC/DC/ROLE
DC besleme, DC giriş Role çıkışlı oldugunu anlıyoruz. Kalan bağlantıları ise bir öncekiyle karşılaştırarak anlayabilirsiniz.
Bir sonraki PLC çeşidimiz

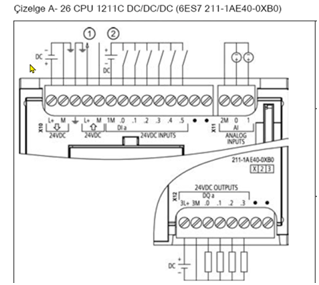

DC/DC/DC
Besleme bağlantısına, ve çıkışların bağlantısına dikkatinizi çekerim.
Çıkış bağlantılarını korumak için
Çıkış bağlantılarında ters gerilimlemeyi engellemek için bir takım engellemeler kurulabilir bunlardan bazıları:

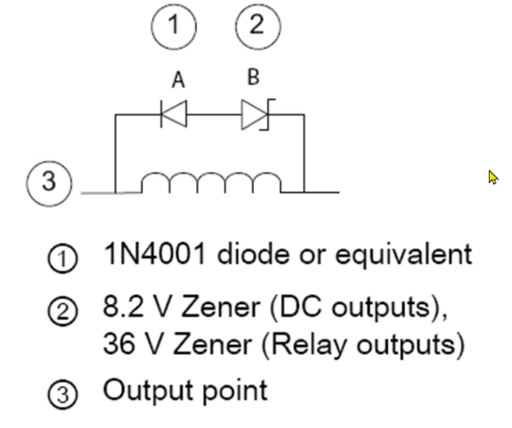

Sol taraftaki şekilde, bobin gibi gördüğünüz şey aslında yük. Yani motor veya piston. Bunu ters gerilimlerden korumak için dc çıkışlarda 8.2 Volt zener diyot, Roleli çıkışlarda ise 36 Volt zener diyot kullanılır. Bu zenerler yükün üzerine gelecek fazla gerilim anlarında adeta kendilerini feda ederek (kırılma gerilimleri aşılarak) aşırı gerilimin kendi üzerinden devreyi tamamlamasına yardımcı olurlar.
