S7-1200 PLC DERS IX ” Ve-Veya Uygulamaları”

Bugün S7-1200 PLC’lerde ve kapısı ve Veya kapısı uygulamalarını anlatıcaz. Hadi başlayalım

Donanımı zaten eklemeyi bildiğimiz için direk PLC yi ekledik.

Şimdi burada Ve Veya bağlantılarını anlatmadan önce daha önemli bir konuyu anlatıcaz. O da tag’ler

PLC lerde Tag Yapısı

Tag’ler PLC lerde programlarımızı hem daha iyi okumak, hem de arıza takibini iyi analiz etmek için giriş ve çıkışlara verdiğimiz isimlerden oluşur.
Öyle ki siemens projelerinde program lisansını tag sayısına göre satar.

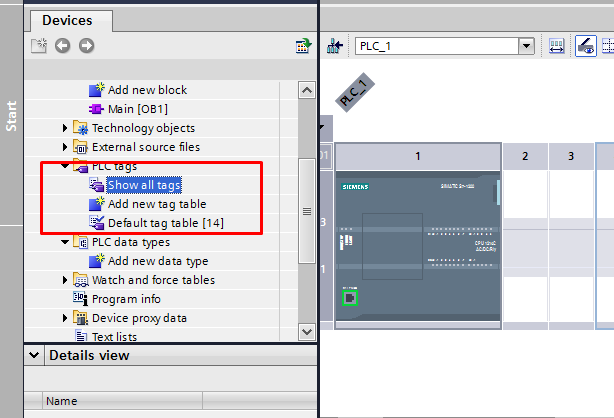

Show all tag: tüm tageleri göster.
Add new tag table:  çift tıklayınca yeni bir tag table oluşturdu

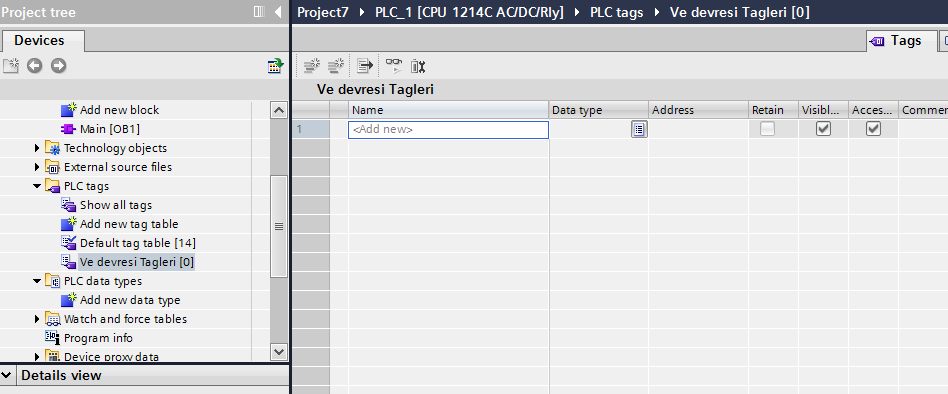

Add new tag table diyerek bu pencereyle karşılaşıyoruz.

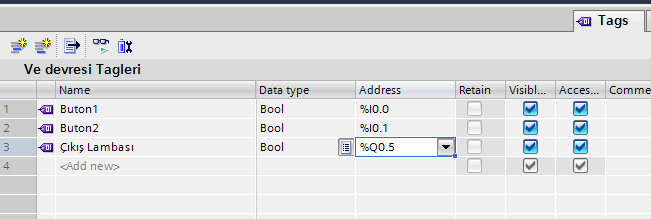

Tag leri doldurduk

Özellikle address kısmına dikkat edelim. giriş ve çıkışları orada ayarlıyoruz
data type dediği yazmaç adresi. burada boolean olarak ayarladık 1 veya 0

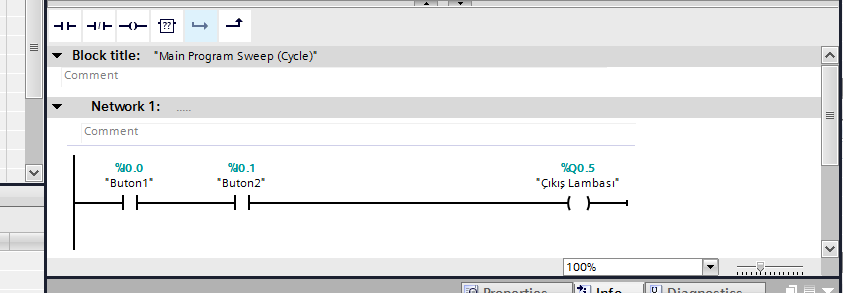

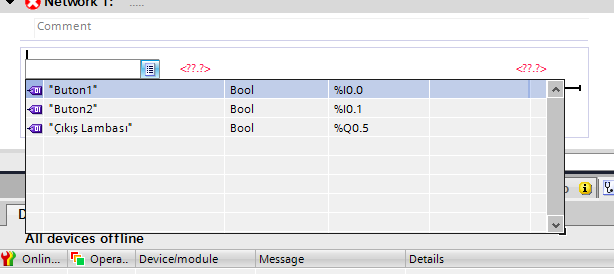

Ardından Main’e geliyoruz ve program için kapılarımızı koyuyoruz. Kapılara çift tıkladığımızda tag’ler direk bizi karşılıyor

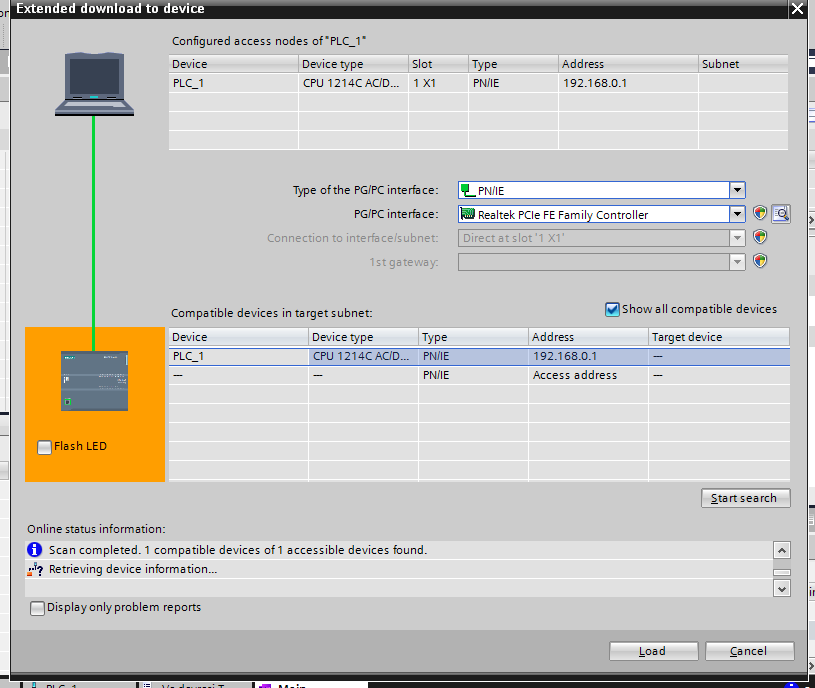

Ardından programı gönderiyoruz

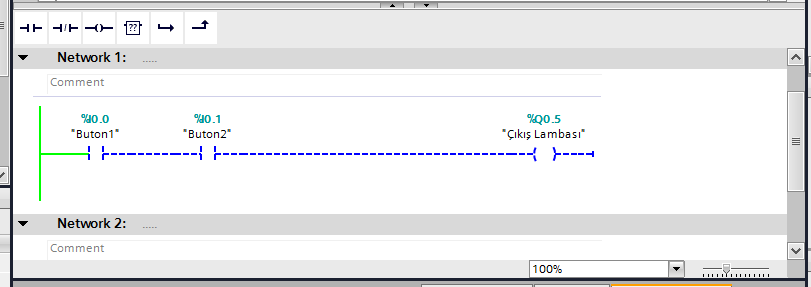

Gözlükleri takarak canlı olarak izleyebilirsiniz. Çalışma konusunu sınıfta arkadaşlarınızla tartışın

“Veya” Uygulaması

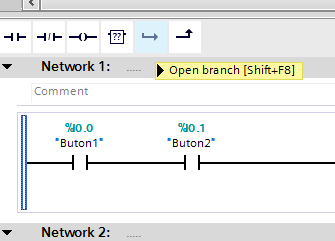

Veya uygulamasını yaparken aynı networkde birbirine paralel iki adet lojik kapı eklememiz gerek. Bunu yapmak için faz hattına tıklayıp yukarıdaki kutucuktan seçiyoruz

Ve Buton2 yi sürükle bırak yöntemiyle aşagıya taşıyoruz.

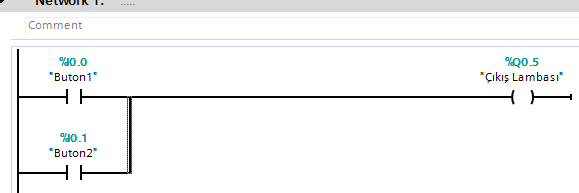

Ve yine sürükle bırak yöntemiyle yukardaki bağlantıya bağlıyoruz

Şimdi bu programı derleyip PLC ye gönderiyoruz sonuçları sınıfta paylaşınız

Bu arada aşağıdaki resimde PLC run ve PLC stop düğmeleri vardır. Programı isterseniz burdan durdurup çalıştırabilirsiniz. stop yaptıktan sonra butonlara bastıgınızda çalışmadıgını farkedeceksiniz.
