S7 1200 PLC Ders I:”Giriş”

Merhaba arkadaşlar bu eğitim serisinde S7 1200 PLC’leri kısca tanıma fırsatına sahip olucaz. İyi çalışmalar

Öncelikle PLC’lerin çalışma sistemine göz atalım

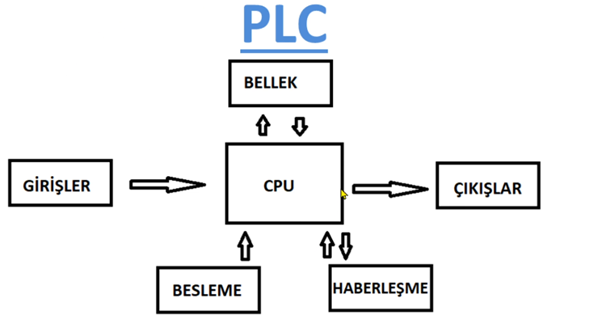

PLC dediğimiz cihazlar yukarıda gördüğümüz bileşenlerden oluşur. Girişine gelen sinyallere göre işlemcisinde bunları yorumlar. İçine yazılan programları bir dahili bellek içerisinde tutar. İşlemcisinin çalışabilmesi için harici bir beslemeye ihtiyacı vardır. PLC ler kablolu veya kablosuz veya online olarak haberleşebilmektedir. Tüm bu bileşenlere göre çıkışlarına komutlar verir

PLC’lerin döngü yapısı nasıldır ?

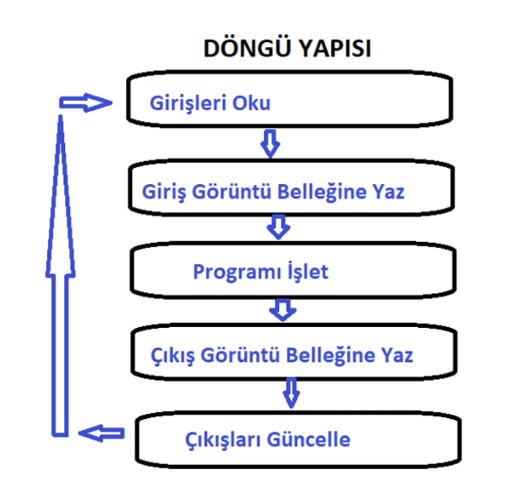

PLC lerin döngü yapısı bu sıraya göre oluşturulur. Buna sonsuz döngü denir. Bu döngü milisaniyeler içinde gerçekleşir ve binlerce milyonlarca kez tekrarlanır.

PLC’ler nasıl programlanır ?

Çok farklı programlama şekli olduğu gibi bizler size en çok kullandığımız iki programlama şeklinden bahsedeceğiz.

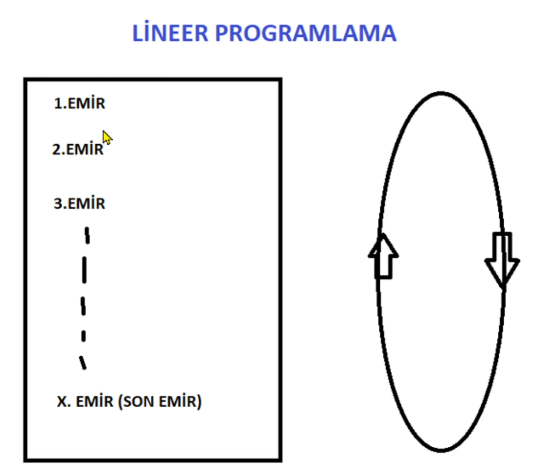

Tüm emirlerin tek tek komutlarla belirtildiği, genel olarak PLC progralamaya başlayanların tercih ettiği programlama diyagramıdır. Genelde programlar biraz uzun sürer.

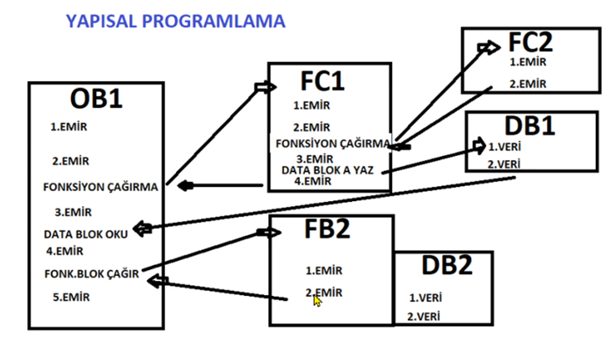

Bir diğer programlama çeşidimiz ise yapısal programlamadır. Burada yapacağımız işlemleri peşpeşe defalarca yazmak yerine, ihtiyacımız olduğu zaman çağırmak esas alınır. Verilerimiz, data block’larda saklanır. İhtiyacımız olduğunda çağırırız böylece kullandığımız program da çok fazla yorulmamış olur.

Programlama yöntemleri nelerdir ?

S7-1200 PLC ler için en yaygın iki adet programlama yöntemi mevcuttur.

Ladder programlama bizim genel anlamda kullandığımız programlama dilidir.

FBD ise kumanda devrelerindeki kapılarla yapılan programlama gibi bir programlama çeşididir.

STL ile programlama vardır. Ama pek kullanılmaz. (komut ile programlama)

Programlamak için İhtiyacımız olan nedir ?

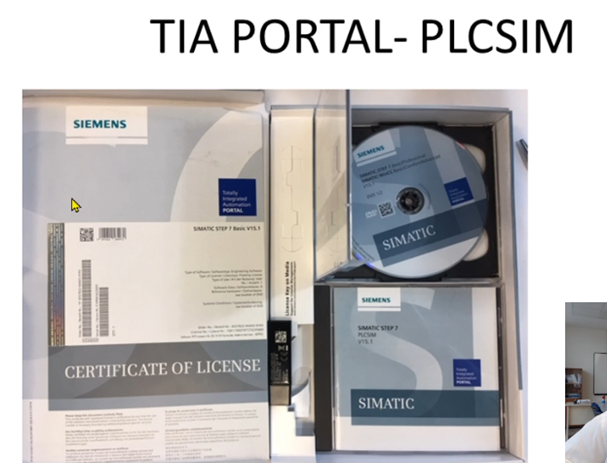

Bu eğitim serisinde PLC yi programlamak için TİA Portal programına ve bir adet PLC veya simülasyonuna ihtiyacıımz olucak. Program yoksa, siemens global internet sitesinden üye olup deneme sürümü 30 günlüğüne indirilebilir

Kabaca S7-1200 PLC’ye girişimiz bu kadar. Bir sonraki derste görüşmek üzere…
