S7-1200 PLC Ders XXII “PLC İşletim Modları”

PLC CPU İŞLETİM MODLARI

Çok karşılaşırız, PLC çalışırken Elektrikler kesilirse ne olur ? İşte bugün bu sorunun cevabını öğreneceğiz.

Daha önceki PLC lerde run stop term olurdu ve buna göre bir başlangıç yapardık program bu girişlere göre kendini ayarlardı ama artık bu kısım bilgisayar üzerinden yapılabiliyor.

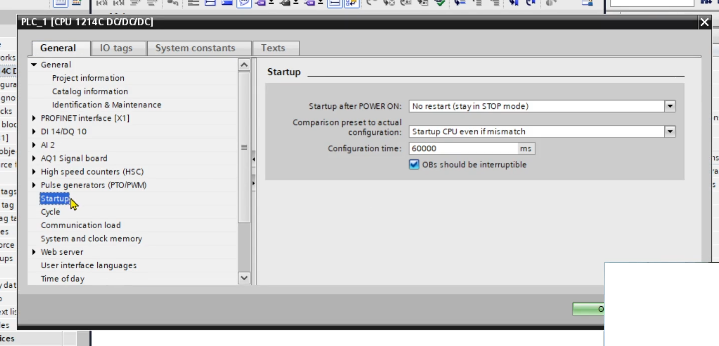

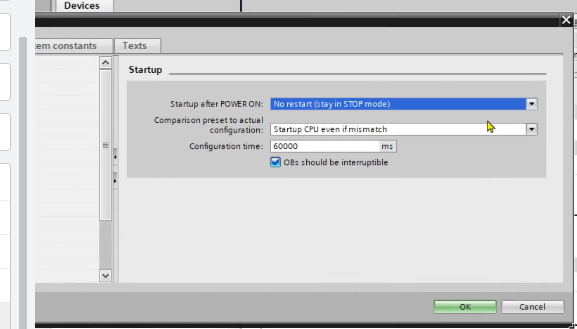

Bunun ayarlanması için öncelikle PLC_ sağ tık, properties, diyoruz ve startup seçeneğini tıklıyoruz

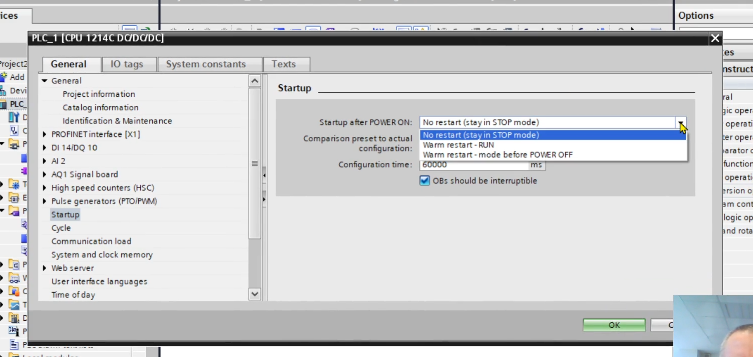

Burada 3 adet seçenek mevcut.

No restart (stay in STOP mode) : Elektrikler gidip geldiğinde, stop modunda bekler.

Warm Restart – RUN : Elektrikler gidip geldiğinde, hemen Run konumunda çalışır.

Warm Restart – Mode before Power OFF : Elektrikler gidip geldiğinde, son konumu neye oradan itibaren çalışmaya devam eder.

Şimdi bunları birer örnekle açıklayalım

Run-Restart.

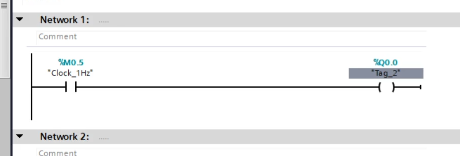

Şöyle basit bir devre kuralım.

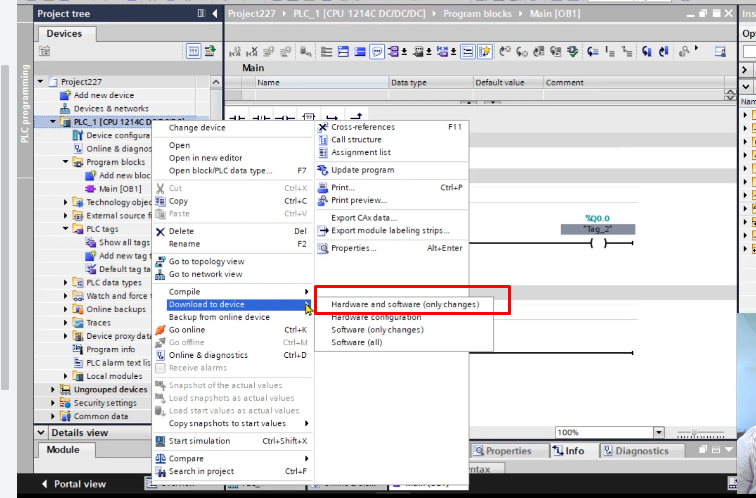

Donanım ve Yazılım ayarlamızı PLC ye yükleyelim.

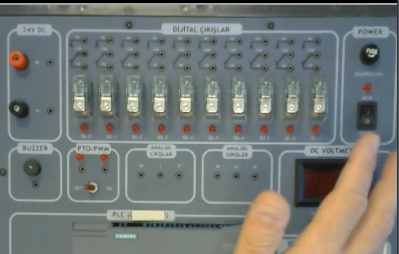

Evet şuanda çalısıyor.PLC ENERJİ KESİYORUZ.

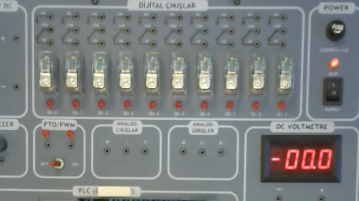

Tekrar on yaptığımızda CPU kontrollerini yaptıktan sonra tekrardan calısmaya başladı.

Bu önlem biraz tehlike arz edebiilir. Şöyle düşünelim bir kesinti oldu ve o esnada tamirciler makinenin içine girdi. Elektrikler tekrar geldiğinde istenmeyen şeyler olabilir.

Şimdi diğer moda bakalım öncelikle offline oluyoruz

sağ tık propertıes startup ve stop moduna alalım

Sadece hardware de değişiklilik yaptık o yüzden sadece hardware yüklüyoruz.

Sonra tekrar açalım

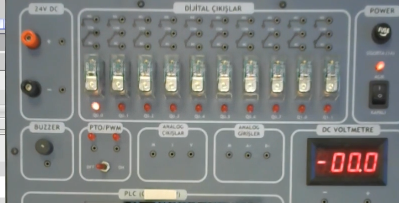

Evet PLC yi kapattık ve tekrar açtık

ve calısmadı

son seçenege geçelim

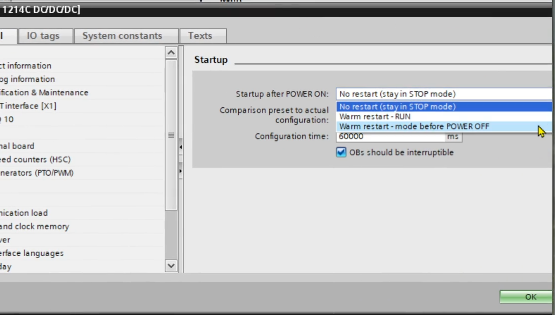

Warm restart-mode before POWER OFF

Evet sonuçları sınıfta tartışabilirsiniz.

Not: aslında buna en uygun ornek surayla ledleri yakarak yapabiliriz böyle hangi ledde kaldıysa devam etmeli
