- Voltmetre devreye…………….., ampermetre ise …………….. bağlanır.(5P)
- Aşağıda renkleri verilen dirençlerin değerlerini bulunuz. (20 P)
a)Kırmızı-Kırmızı-Siyah-Gümüş =
b)Kahverengi-Siyah-Siyah-Altın =
c)Yeşil-Mavi-Sarı-Altın =
d)Turuncu-Beyaz-Kahverengi-Gümüş =
3. Aşağıdakilerden hangisi DC üreten kaynak değildir?
A) Akümülatör B) Jeneratör
C) Batarya D) Güneş Pili

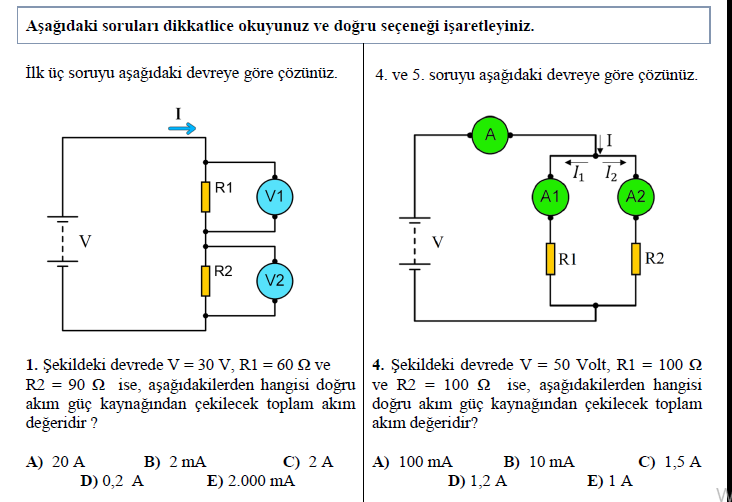

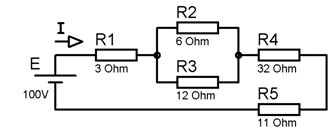

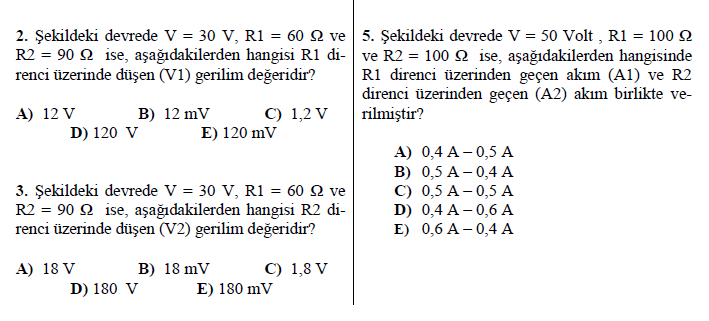

4. Yukarıdaki devrede RT=? (Eşdeğer direnç)
A) 27Ω B) 45Ω C) 50Ω D) 64Ω
5. Yukarıdaki devrede I=? (Devreden geçen akım)
A) 1A B) 2A C) 4A D) 8A
6. Aşağıdaki direnç dönüşümlerini yazınız.

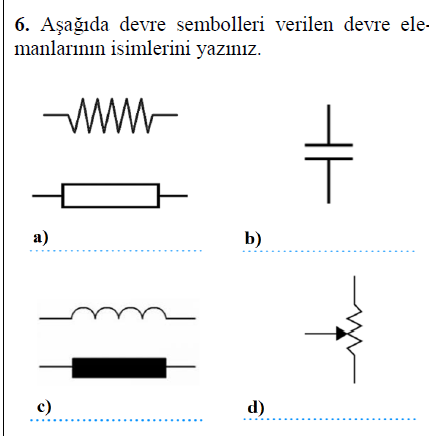

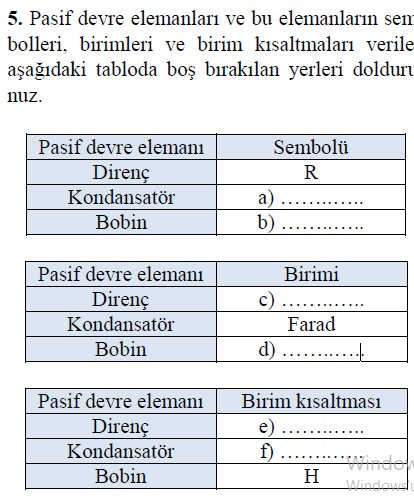

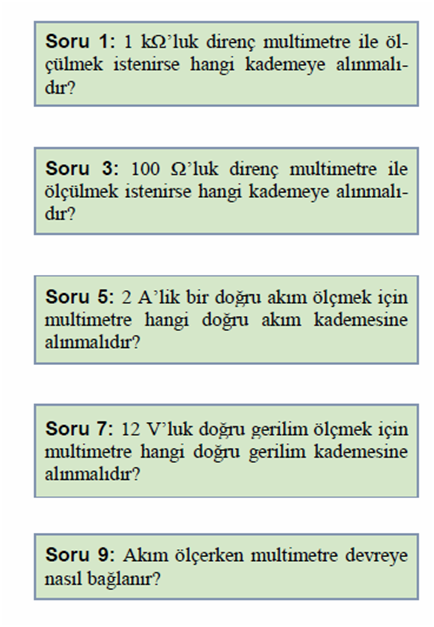

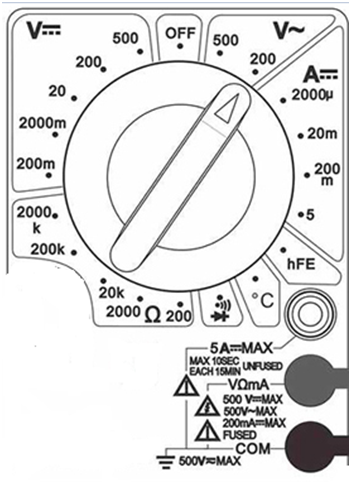

7. Aşağıdaki soruları ölçü aletine göre cevaplayınız

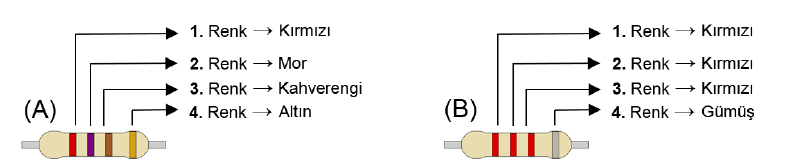

8. Aşağıda renkleri verilen dirençlerin değerlerini bulunuz.
Aşağıdaki teste uygun cevapları işaretleyiniz
- Aşağıdakilerden hangisi üzerine gelen ışığın şiddetiyle direnci değişen devre elemanıdır?
A) NTC B) PTC C) Bobin
D) Kondansatör E) LDR - Farad, ohm, henry olarak sıralamasıyla veril-miş birimlerin ait oldukları pasif devre elemanla-rı aşağıdakilerin hangisinde doğru sıra ile veril-miştir?
A) Kondansatör – Bobin – Direnç
B) Direnç – Kondansatör – Bobin
C) Direnç – Bobin – Kondansatör
D) Kondansatör – Direnç – Bobin
E) Bobin – Direnç – Kondansatör - Doğru akım ile ilgili aşağıda verilen bilgiler-den hangisi doğrudur?
A) Yönü ve şiddeti değişmeyen akım çeşi-didir.
B) Yönü değişen ancak şiddeti değişmeyen akım çeşididir.
C) Şiddeti sürekli değişen ancak yönü de-ğişmeyen akım çeşididir.
D) Yönü ve şiddeti belirli periyotlar ile de-ğişen akım çeşididir.
E) Yönü ve şiddeti belirsiz aralıklar ile de-ğişen akım çeşididir. - Aşağıdakilerden hangisi direnç çeşitlerinden biridir?
A) Led
B) Kondansatör
C) Bobin
D) PTC
E) Transistör
Kircoff’un Akımlar Kanunu için örnek sorular
ALTERNATİF AKIM DEVRELERİ ÖRNEK SORULAR
Alternatif akım nedir ?
Alternatif Akım Bileşenleri ve Değerleri ile İlgili Problemler
Soru 1: Periyodu 0,01 saniye olan sinyalin frekansı kaç hertzdir?
Soru 2: Periyodu 0,2 saniye olan sinyalin frekansı kaç hertzdir?
Soru 3: Frekansı 500 Hz olan sinyalin peri-yodu kaç saniyedir?
Soru 4: Frekansı 0,2 kHz olan sinyalin peri-yodu kaç saniyedir?
Soru 5: Maksimum değeri 300 V ve frekan-sı 50 Hz olan alternatif akım sinyalinin 0,4. saniyedeki ani değerinin kaç volt olacağını hesaplayınız.
Soru 6: Maksimum değeri 400 V olan alter-natif akım sinyalinin etkin değeri ve ortalama değeri kaç volttur? Hesaplayınız.
Soru 7: Etkin değeri 707 V olan alternatif akım sinyalinin maksimum değeri ve ortala-ma değeri kaç volttur? Hesaplayınız.
Soru 7: Maksimum gerilimi 100 V olan devrenin ortalama değerini hesaplayınız?
Soru: 8: 1 sn.’de 10 saykıl AC değişimi için frekans nedir?

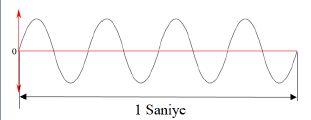

Soru 9: Şekildeki sinyalin frekansını ve periyodunu hesaplayınız.
Soru 10: Aşağıdaki sinüs grafiğinde oklarla gösterilen yerlere etkin değer, ortalama değer, ani değer ve max değer noktalarını yazınız.
Boşlukları doldurunuz
1)Zaman içerisinde yönü ve şiddeti belli bir düzen içerisinde değişen akıma ……………… denir.
2)Bir sinyalin sıfır çizgisinden pozitif alana çıkarak, tekrar sıfır çizgisine dönerken kapsadığı alana …………… …………; sıfır çizgisinden negatif alana inerek, tekrar sıfır çizgisine dönerken kapsadığı alana ……….. …………….. denir
3)Pozitif alternans ve negatif alternansın birleşmesinden oluşan sinyale………………..denir
4)Bir saykılın tamamlanması için geçen süreye……………….. denir
5)Bir saniyede oluşan saykıl sayısına ……………….denir
