Atölye Dersi II. Sınavı İçin Çalışma Soruları

1. Atölyede uyulması gereken iş güvenliği kuralları nelerdir ? (5 adet yazınız.)
2. Eğe nedir ? Eğe çeşitleri nelerdir ?  yazınız.
3. Bakır plaketten elektronik bir malzeme sökmek için yapılması gerekenleri sırasıyla yazınız. (5 madde)
4. Ölçme ve kontrolü etkileyen faktörler nelerdir ?
5. Markalama nedir ? Markalama aletleri nelerdir ?
   . İmalat resminden, daha önceden üretilmiş iş parçalarından veya önceki verilen bilgilerden faydalanılarak iş parçası üzerine yapılacak işin çizilmesine “……………” denir. Pleytler- çekiç- mihengirler- v yatakları-çizecek- nokta-merkezleme gönyesi ve çanı
6. Bilinen bir değer ile bilinmeyen bir değerin kendi cinsinden karşılaştırılmasına ……………. denir.
7. Bir işin istenilen ölçü sınırlarında ve istenilen özelliklerde yapılıp yapılmadığının tespitine………………… denir
8. Gönye İle kontrol uygulamalarında Dikkat edilmesi gereken hususlar nelerdir ?
   ◊ İş parçası üzerinde gönye kontrolünü etkileyecek çapak gibi istenmeyen özellikler giderilmelidir.
   ◊ Gönye ile kontrolde, yüzeyin konumunun rahatça görülebileceği uygun ışık açısı seçilmelidir.
   ◊ Gönyenin parça üzerindeki konumu uygun olmalıdır.
   ◊ Gönyenin hassasiyetini yitirmemiş olmasına ve bakımlı olmasına dikkat edilmelidir.

9. Mengene nedir ? Mengene’ye parça bağlarken dikkat edilmesi gereken hususlar nelerdir ?
İşlenecek parçaları, karşılıklı çeneleri ile bağlamaya yarayan aletlere denir.

Dikkat edilmesi gereken hususlar şunlardır:
◊ Parça, çeneler arasında ortalanmalıdır.
◊ Uzun parçalar karşılık takozu ile dengeli bir şekilde sıkılmalıdır.
◊ (U) parçalar için ara takoz kullanılmalıdır.
◊ Silindirik parçalar V takozları ile sıkılmalıdır.
◊ Sac parçalarının geniş yüzeyleri, ağaç takoz üzerine çivilenerek tutturulmalıdır.

11. Eğe nedir ? Çeşitleri nelerdir ?
Üzerindeki çok sayıda kesici diş ile talaş kaldırarak parçaları işlemeye yarayan alete eğe denir . Genel olarak şekline göre eğe çeşitleri; kare, lama, yassı, yarım yuvarlak, üçgen, yuvarlak, bıçak sırtı, kılıç ve balıksırtı gibi isimlerle bilinirler

12. Kaliteli bir lehimlemenin özellikleri nelerdir ?

Kaliteli bir lehimlemenin özellikleri şunlardır:
➢ Parlak bir görünüşü vardır, üzerinde ya da çevresinde pasta veya kir yoktur.
➢ Yüzeyi düz, pürüzsüz ve deliksizdir.
➢ Kubbemsi bir şekli vardır.
➢ Çok yaygın ya da çok sivri değildir.
➢ Lehimlenen malzeme bacaklarının lehimin içinde kalan bölümünün hatları fark edilir.

13. Lehimleme yapılırken dikkat edilmesi gereken hususlar nelerdir ?

Lehimleme yapılırken dikkat edilmesi gereken hususlar şunlardır:
Havya uzun süre kullanılmayacaksa havyanın fişi çekilmelidir.
Çevrede gereksiz araç gereç bulunmamalıdır.
Havya kullanılmadığı zamanlarda havya altlığında tutulmalıdır.
Havya ucunun havya kordonuna temas etmesi kordonu eritip kısa devrelere veya çarpılmalara neden olabilir. Havya ucunun kordona teması önlenmelidir.
Havyanın ucundaki lehimleri temizlemek için havya ucu herhangi bir yere vurulmamalı, havada silkelenmemelidir. Aksi halde sıcak olan lehimler sıçrayarak etrafa zarar verebilir.
Lehim erirken çıkan duman teneffüs edilmemelidir.
Lehimlenen devrede herhangi bir gerilim bulunmamalıdır.
Kumpas ile ölçüm yaparken dikkat edilmesi gereken hususları yazınız ?

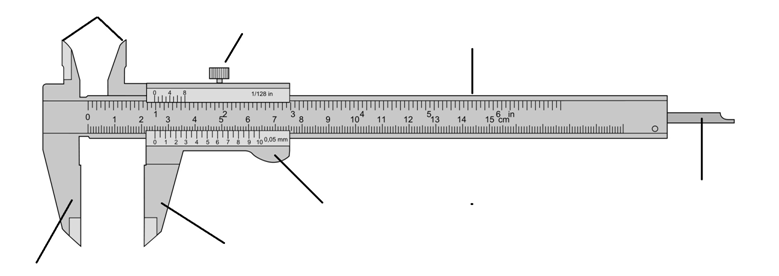

Şekildeki kumpasın kısımlarını belirtiniz.

Aşağıdaki kumpas ile ilgili soruları cevaplayınız

Kumpas’ın kısımlarını belirtiniz.

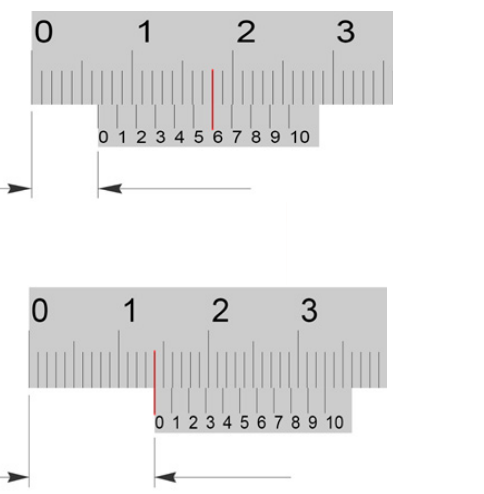

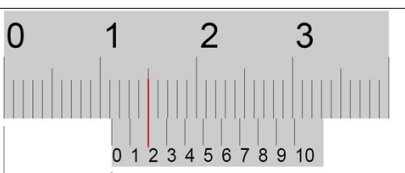

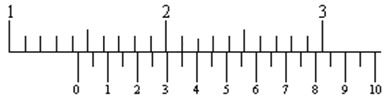

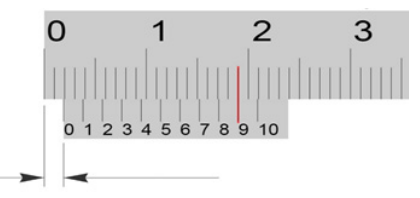

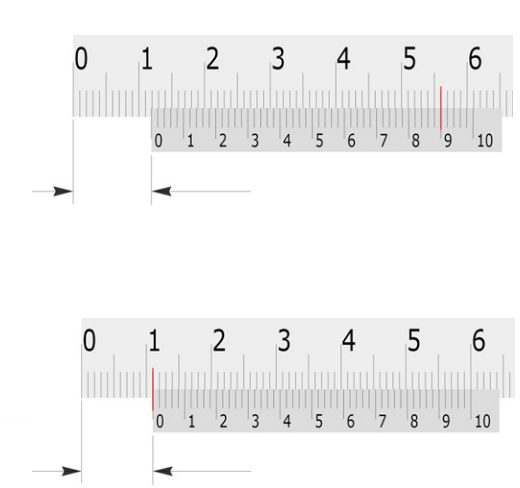

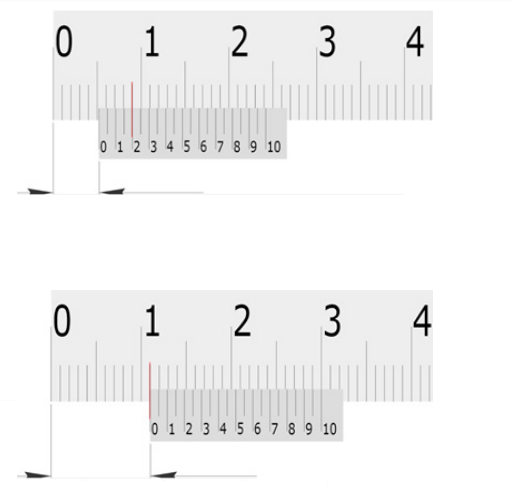

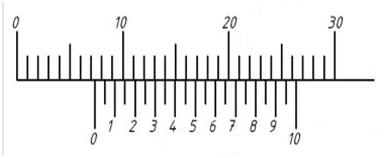

Kumpasların gösterdikleri ölçüyü yazınız

4. Lehimleme işlemi için en uygun kalay-kurşun oranını seçiniz.

A) %40 Kalay – %60 Kurşun

B) %50 Kalay – %50 Kurşun

C) %40 Kurşun – %60Kalay

D) %30 Kalay – %70Kurşun

5. Elektronik devre elemanları lehimlenirken lehimleme sıcaklığı ne kadar olmalıdır?

A) 180–200 ºC                    B) 280–300 ºC

C) 230–250 ºC                    D) 360–380 ºC

6. Elektronik malzemeler lehimlenirken (direnç, diyot, transistör…) en ideal havya gücü aşağıdakilerden hangisi olmalıdır?

A) 30-40W                           B) 100-150W

C) 60-100W                         D) 300-1000W

7. Lehimleme sırasında havya ısısı yeterli değilse ne olur?

A) Çürük lehim                   B) Yetersiz lehim

C) Aşırı lehim                      D) Soğuk lehim

8. Aşağıdakilerden hangisi lehimleme hatalarındandır?

A) Çürük lehim                    B) Aşırı lehim

C) ) Soğuk lehim                 D) Hepsi

9. Aşağıdakilerden hangisi kaliteli lehimin özelliklerinden değildir?

A) Rengi parlak olur           B) Çabuk erir

C) Yumuşak olur                D) Kalın olur

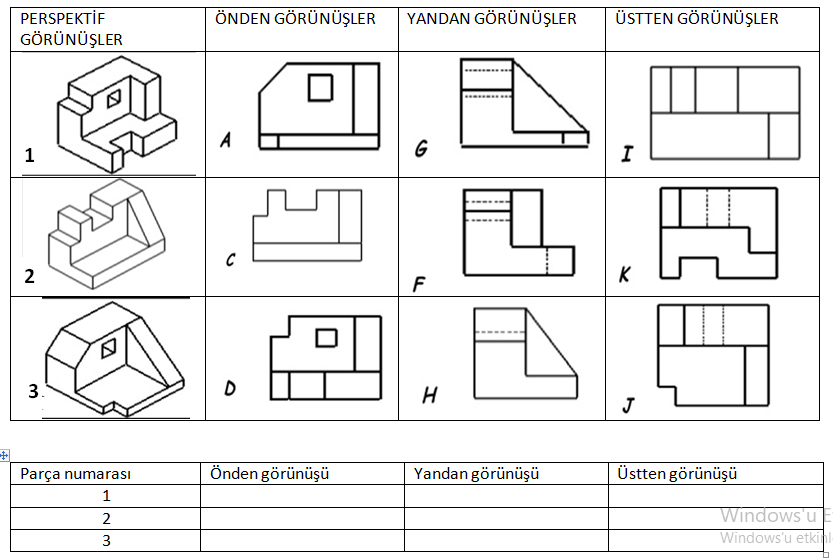

10) Numaralandırılmış model parçalarının perspektifleri ile harflendirilmiş görünüşleri verilmiştir. Her parçanın önden, yandan ve üstten görünüşlerini bularak tabloya yazınız.

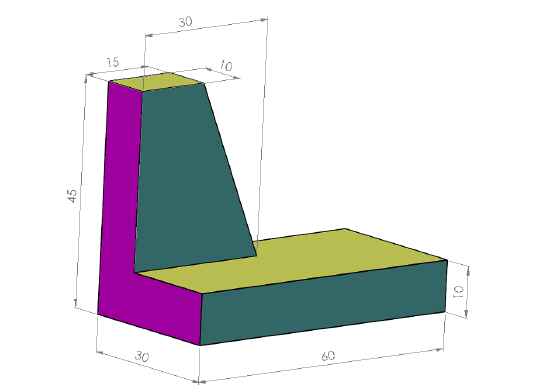

10. Verilen perspektifler yardımıyla parçaların eksik bırakılmış görünüşlerini tamamlayınız

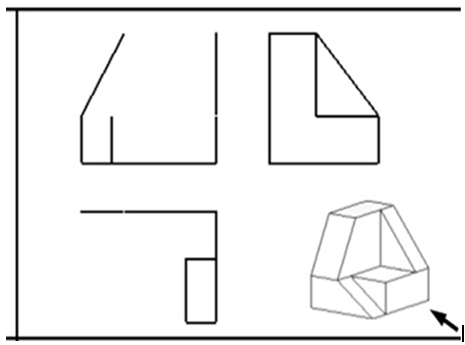

Aşağıdaki Çizimlerin üç görünüşünü çıkarınız
