Arkadaşlar bugün daha çok görsellerle bir anlatım gerçekleştireceğiz. İlk olarak Tia Portal Programına Donanım ekleme olayını sizlere göstereceğiz.

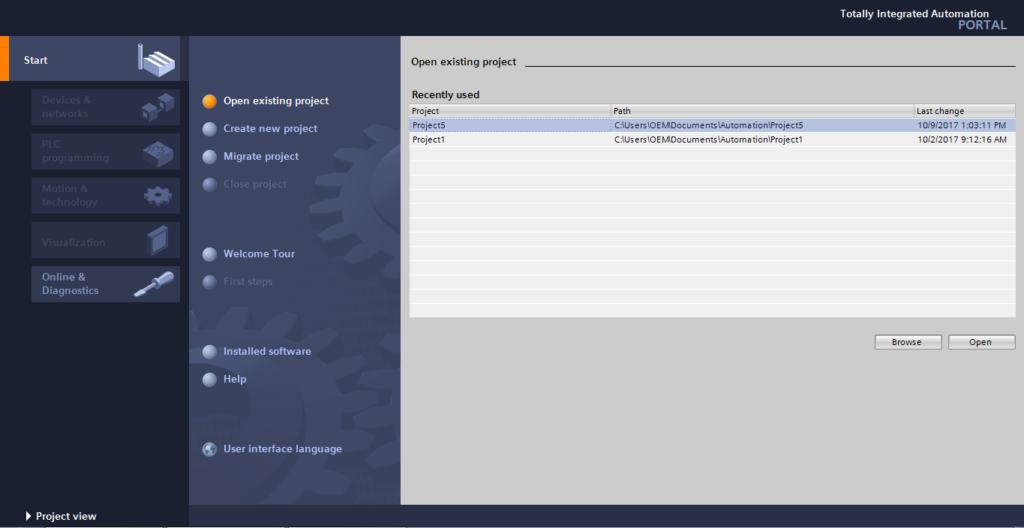

Tia Portal Programını açtığınızda sizleri şöyle bir ekran Karşılar.
Open existing project: Daha önce çalıştığımız projeler için
Create new Project: Yeni bir proje yaratmak için
Migrate Project: Önceki sürümlerdeki projeleri dönüştürmek için
Wellcome Tool: Siemens ürünlerini tanıtmak için
İnstalled Software: Program özelliklerini tanıtmak için Kullanılır

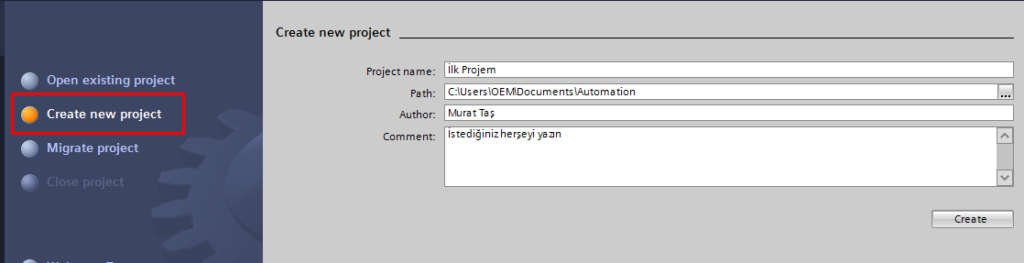

Create New Project diyerek devam ediyoruz
Path: Programın nereye kaydedileceği.
Comment: İse programla ilgili notlarınız.

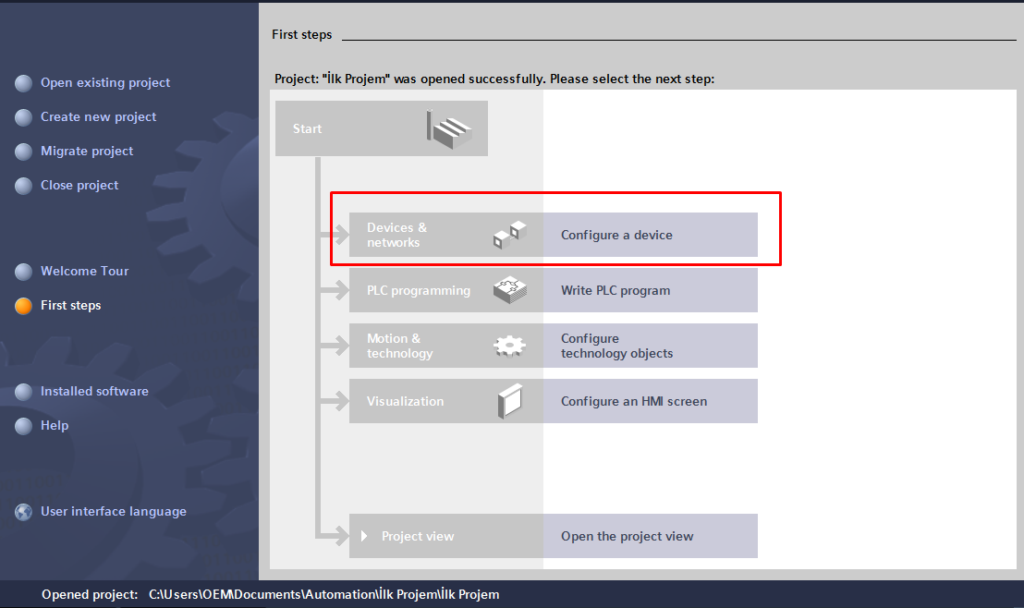

Create dedikten sonra:
Seçiyoruz ve
Show all devices: Bize tüm aygıtları gösterir. Şu an hiç seçmediğimiz için göstermeyecektir.

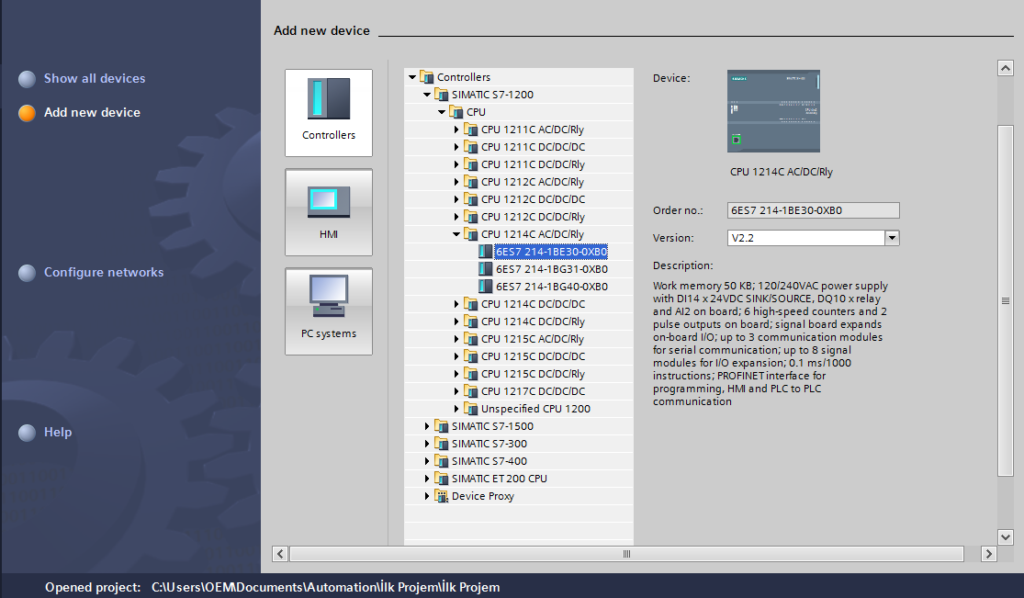

Add new device: Menüsünden kendi PLC’imizi bulup seçiyoruz. Burada PLC nin seri numarası bilhassa önemlidir. Ortadaki 1BE30 numarası fark gösteren numaradır ve buna g öre biz PLC mizi buluruz.
Version: Şuan PLC hangi güncel durumda ise onu seçiyoruz.
Descptiption: Bölümünde PLC hakkında özellikler bilgisi yer almaktadır.

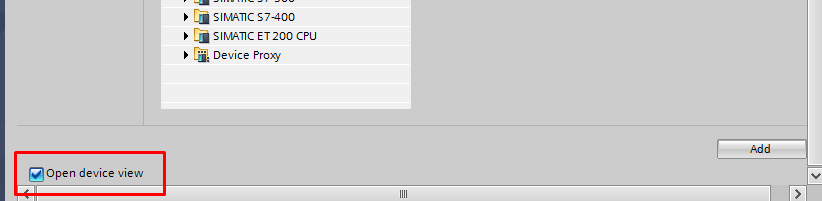

Tick işaretini kaldırarak add dedik. Biraz zaman alambilir çünkü program ağır bir program

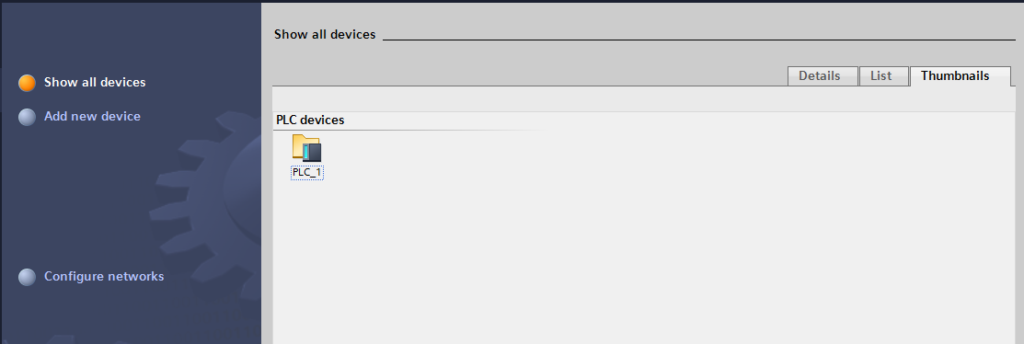

Ve artık show all devices bölümünde bir adet PLC miz bulunmakta. Burada Liste ve Details seçenekleri ile farklı özelliklerini görmek mümkün.

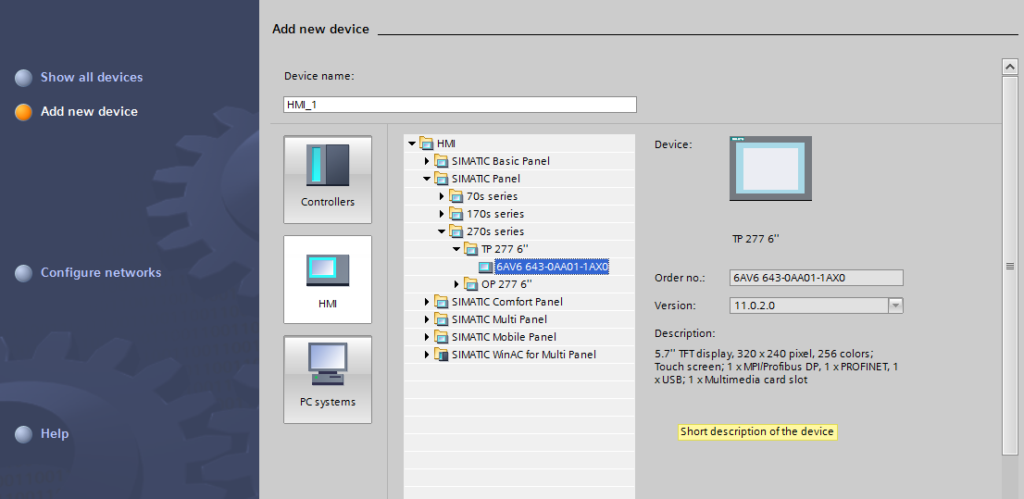

Bir tane de ekran ekleyelim
Add new device diyerek bir tane kafamıza göre bir panel eklemiş bulunduk.

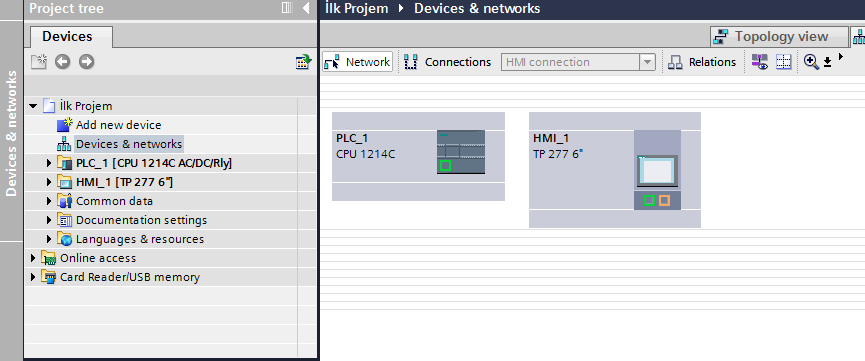

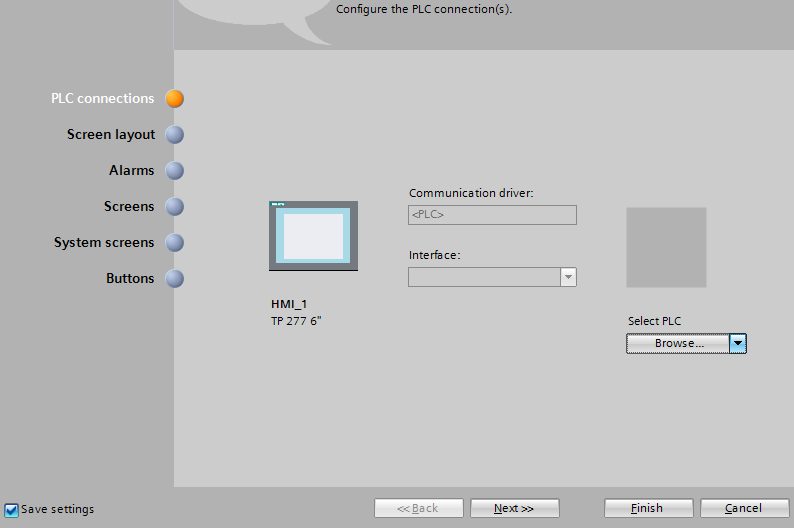

Burada bazı ayarlar çıkabilir bunlara sonra değineceğiz. İstersek Browse ekranında bağlı bulunduğu PLC yi seçip ekleyebiliyoruz ama şuan için bunu seçmeyeceğiz. Finish diyerek. Show all devices alanında 2 adet ürünümüzü artık görebiliyoruz.
İkisini de seçip siliyoruz.
DONANIM EKLEME İKİNCİ YÖNTEM

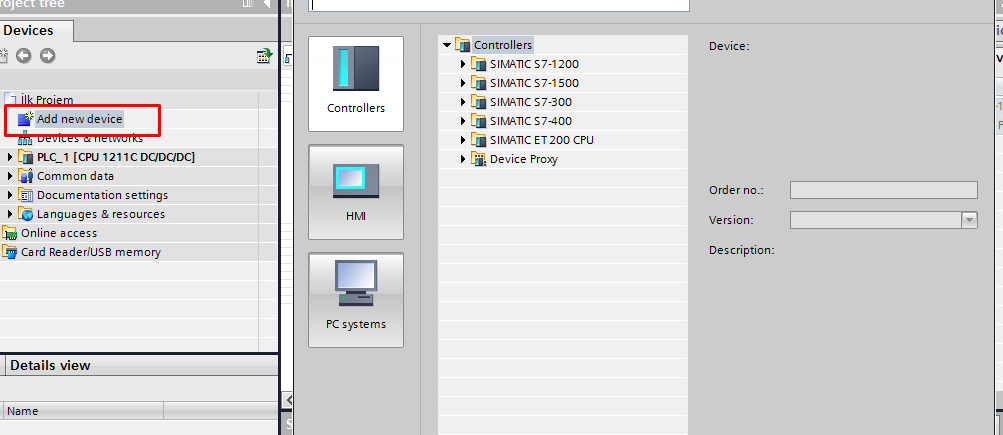

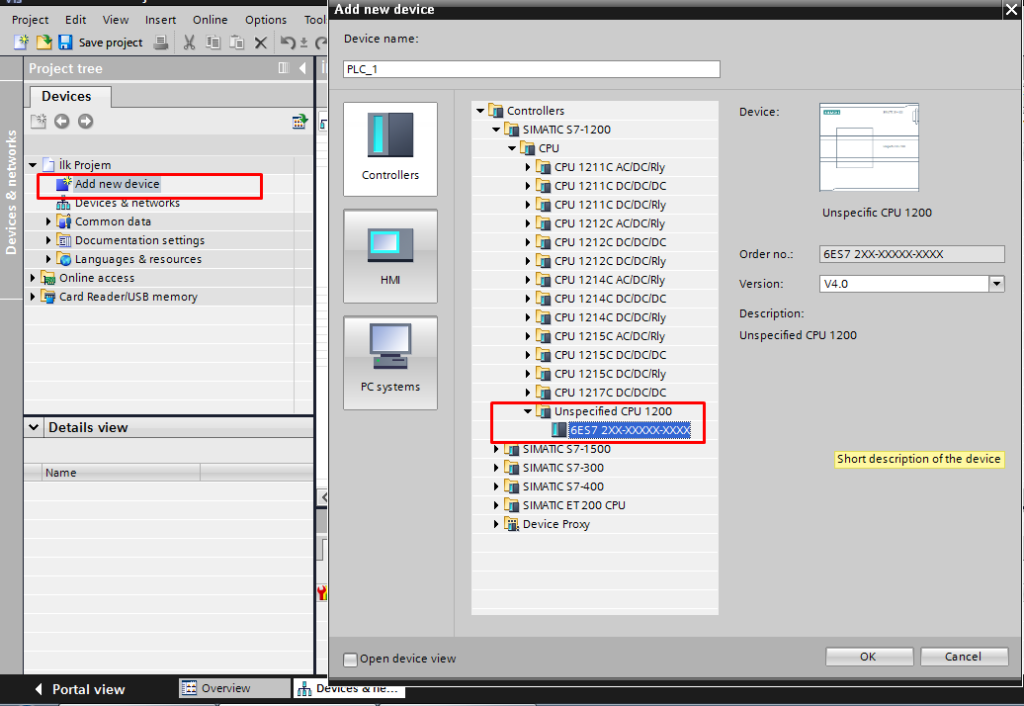

Sol taraftan Add new device bölümünden ekleme yapabiliyoruz. Buradan Bilinmeyen PLC yi seçiyoruz ve ekliyoruz.

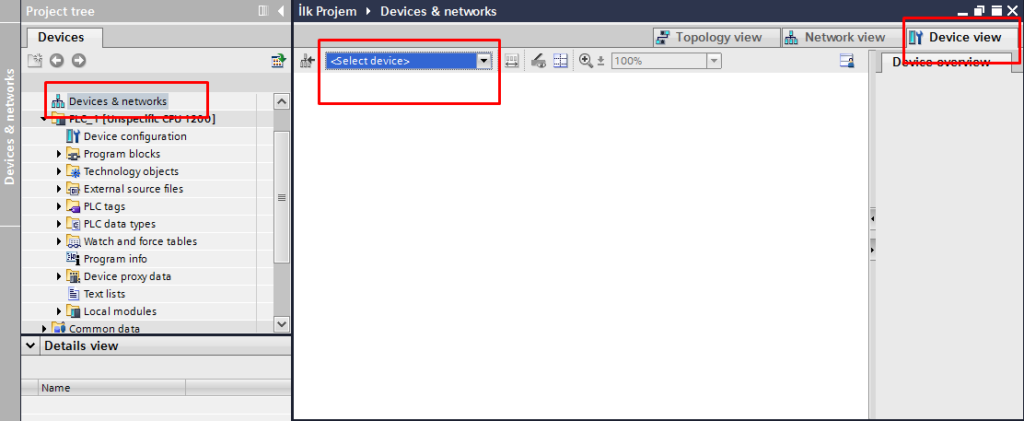

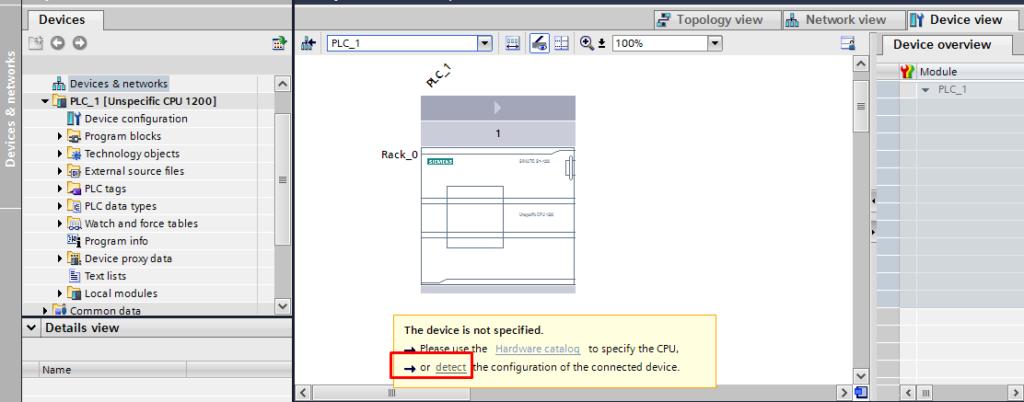

Ardından Device and Networks—Device Viev—Select Viev diyoruz ve PLC 1 i seçiyoruz.
Gelen ekrandan

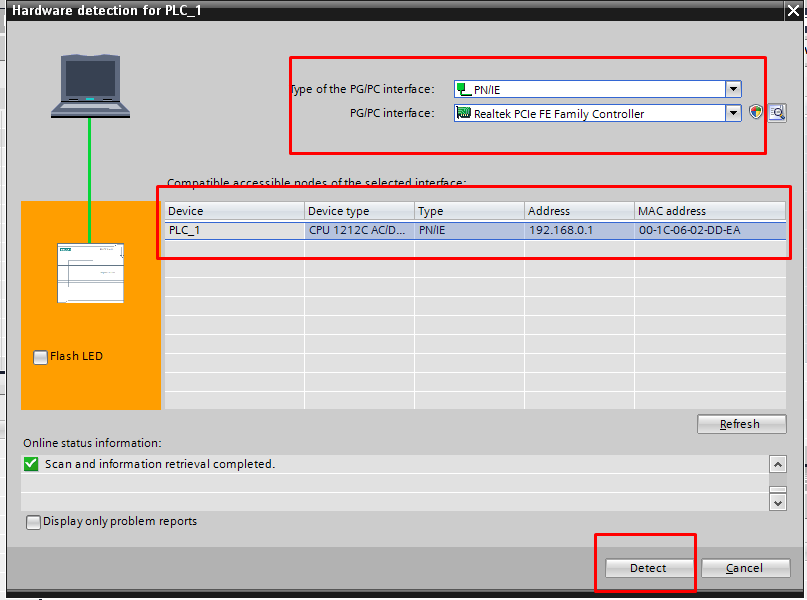

Gelen ekranda, profinet, PLC için geçerli bağdaştırıcı(realtek) seçtikten sonra arama yapıyoruz ve PLC mizi buluyoruz. Burada Detect dediğimiz anda PLC miz özellikleri otomatikman yükleniyor.
Eğer ki burada birden fazla PLC olsaydı. hangi PLC ile muattap oldugumuzu bilmemiz için, PLC yi seçip flash led yaptıracaktık böylelikle hangi PLC ile iletişimde olduğumuzu bilecektik.
Bunu yaptıktan sonra PLC özellikleri yüklenmesi lazım eğer olmuyorsa kimi PLC özellikleri TİA portal programında yüklü olmadığu içindir.
ÜÇÜNCÜ YÖNTEM

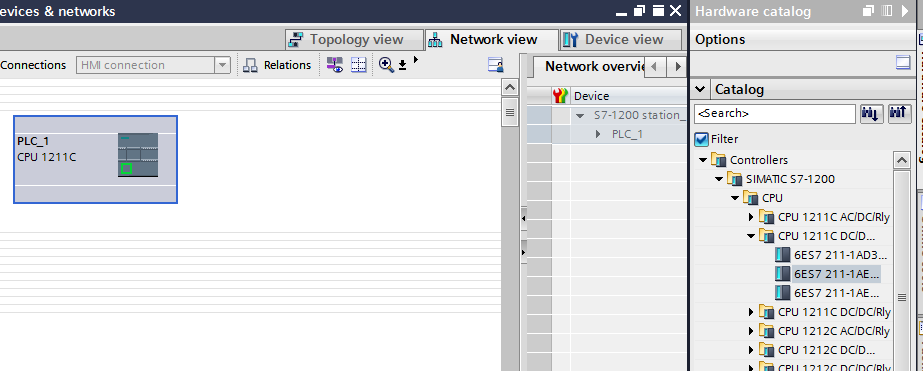

Sağ tarafta hemen orada catalog var oradan hızlıca sürükle bırak yöntemi ile veya çift tıklayarak ekleyebiliyoruz
DÖRDÜNCÜ YÖNTEM
Son olarak sağ tarafta Add new device bölümünden donanımlar ekleyebiliyoruz.

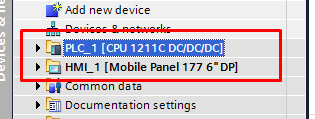

Not: Her yeni aygıt eklendiğinde Sol tarafta onun adına bir unsur klasörü oluşturulur. Bunun yanındaki oku tıklayınca tamamen bu aygıtla ilgili tüm girdiler orada yayınlanır.
Kolay gelsin:)
