Proteus Arduino İçin PCB Oluşturma

Daha önceki yazımızda, Proteus ISIS programında arduino kütüphaneleri nasıl eklenir anlatmıştık. Ancak bu dosyalarda pcb dosyaları yoktu. Şimdi bu dosyalara PCB nasıl oluşturulur onu inceleyeceğiz. Aslında bunun iki yöntemi var

  1. Kendimiz çizerek oluşturmak
  2. Hazır çizilmiş ares örnekleri kaydetmek

Biz bu yazımızda 2. seçenek olan hazır çizilmiş örnekleri nasıl kendi dosyalarımız ile ilişkilendirebileceğimizi anlataacağız

  1. İlk adım olarak şu linkten, arduino uno’nun çizim dosyasını download ederek indiriyoruz https://www.theengineeringprojects.com/2015/10/arduino-uno-pcb-design-for-proteus-ares.html
  2. Adım içinden çıkan proteus dosyasını açalım
Arduino, Arduino pcb, pcb arduino, pcb arduino proteus PCB Tasarımı

3. Sağ tık yaparak make device diyoruz.

Arduino, Arduino pcb, pcb arduino, pcb arduino proteus PCB Tasarımı

Burada açılan pencerede bu pakete istediğiniz ismi verebilirsiniz. Ben arduino uno pcb yazdım. Diğer kısımları değiştirmenize gerek yok. Çok önemli değil

Arduino, Arduino pcb, pcb arduino, pcb arduino proteus PCB Tasarımı

Onayladığınızda artık bu pcb sizin kütüphanenizde yerini almış oluyor.

Şimdi de bunu ISIS devresinde arduino uno ile ilişkilendirelim

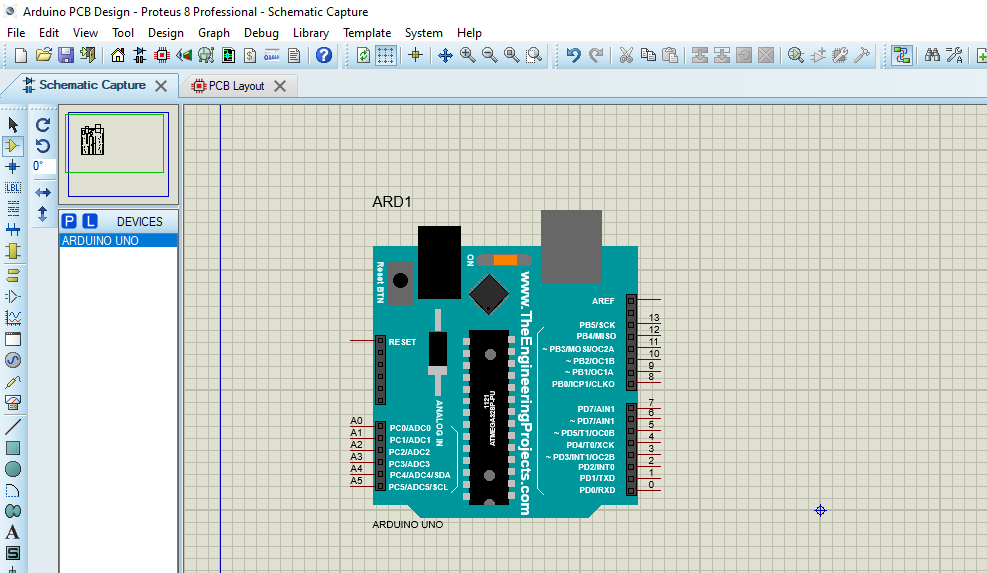

Yeni bir devre projesi açıp arduino uno ekliyoruz. PCB alanına tıkladığınızda herhangi bir pcb oluşmadığını göreceksiniz.

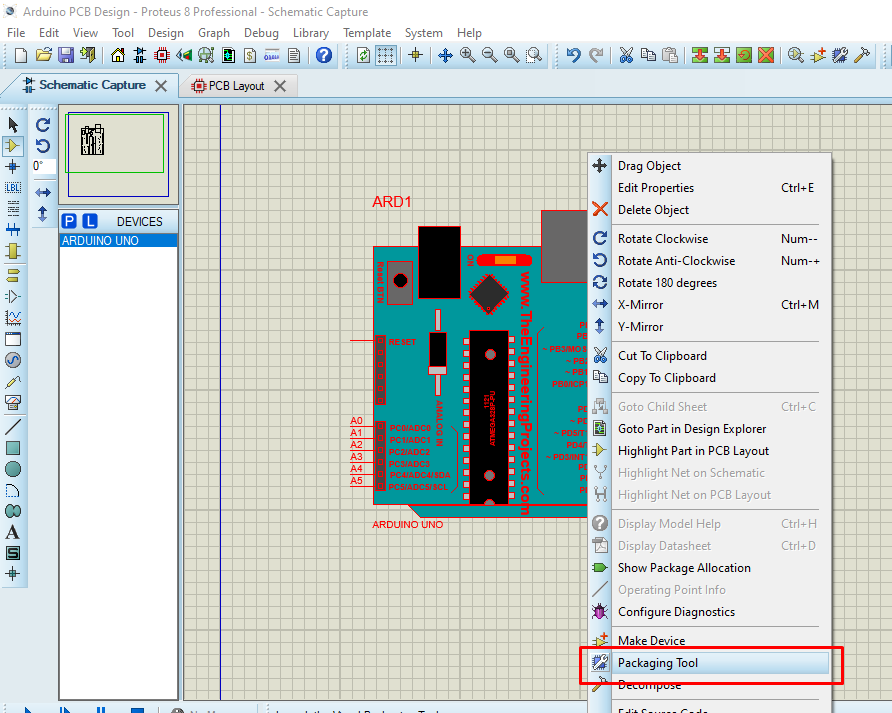

Sağ tık – Packaging tool diyoruz

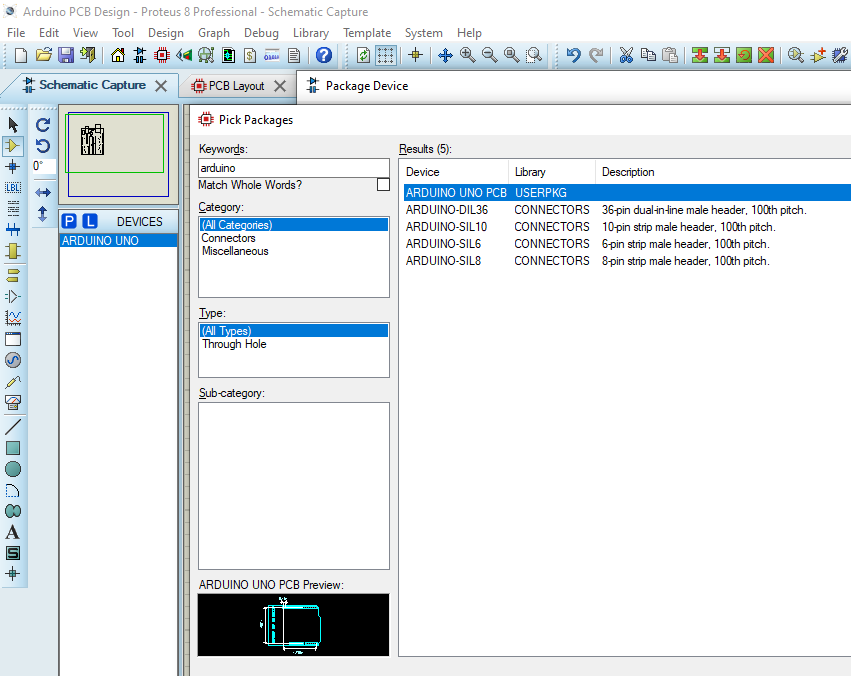

Ardından “ADD” diyip, keywords bölümüne arduino uno pcb(veya ne isim koyduysanız” yazarsanız. Az önceki pcb dosyamıza ulaşmış olucaksınız

Onaylıyoruz

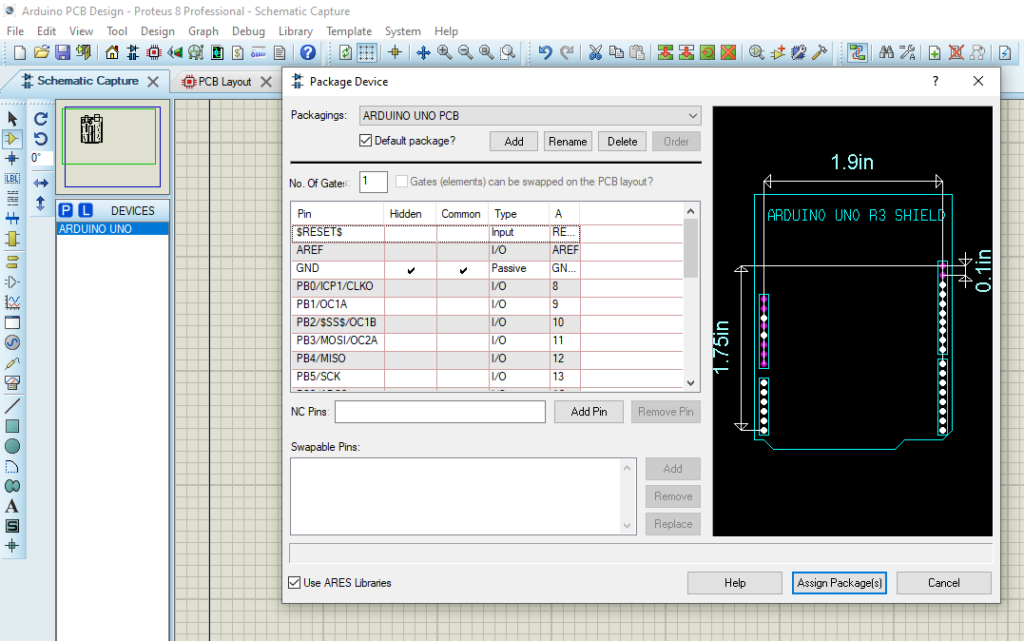

Burada bir takım değişiklikler yapıyoruz

Bazı pinler otomatik yerleşse de, bazı pinlere 98 55 gibi karşılığı olmayan pinler geldiğini görüyoruz. Bunları, package dosyamızın pinleri üzerinde ne yazıyorsa onu yazıp ilişkilendiriyoruz. Mesela ben 98 numarasını “AREF ” yazarak değiştirdim.

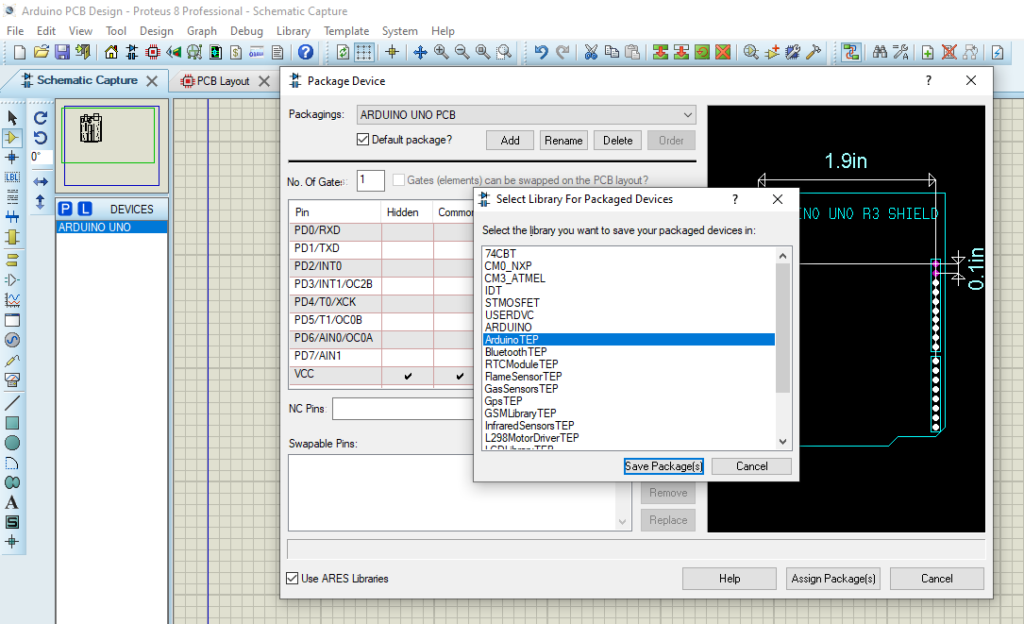

Ardından save diyoruz

Burada USERDVC olarak kaydetmenizde yarar var.

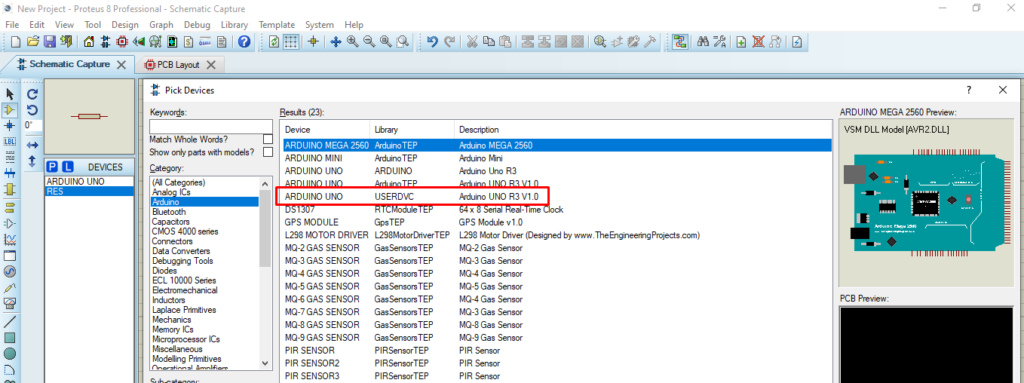

Ardından tekrar bir arduino cagırmak istediğinizde

size şu şekilde bir seçenek sunması lazım

Bu uno bizim kaydettiğimiz aynı zamanda pcb baskısı olan uno anlamına gelmiş oluyor.

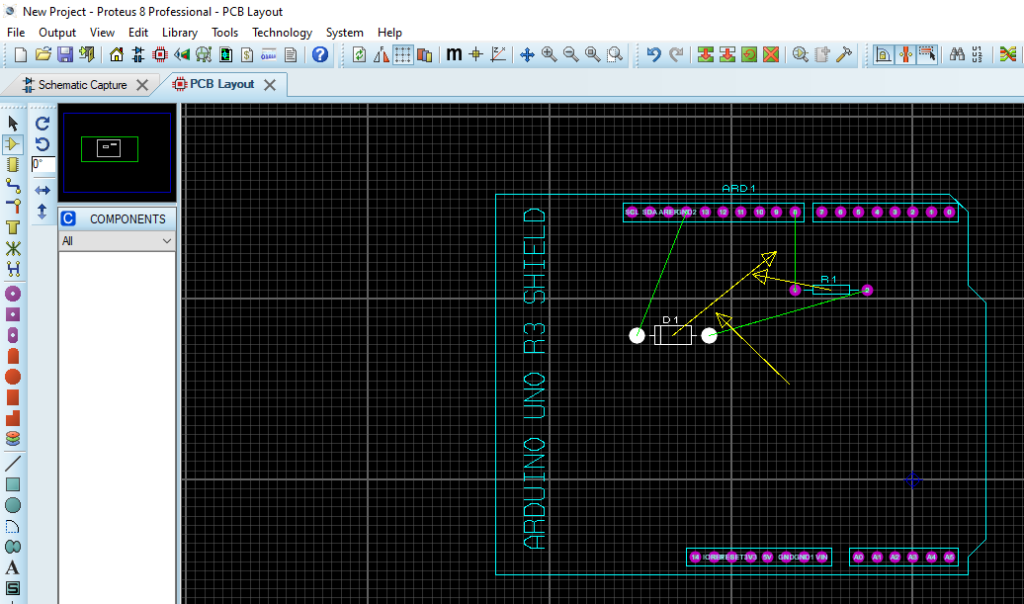

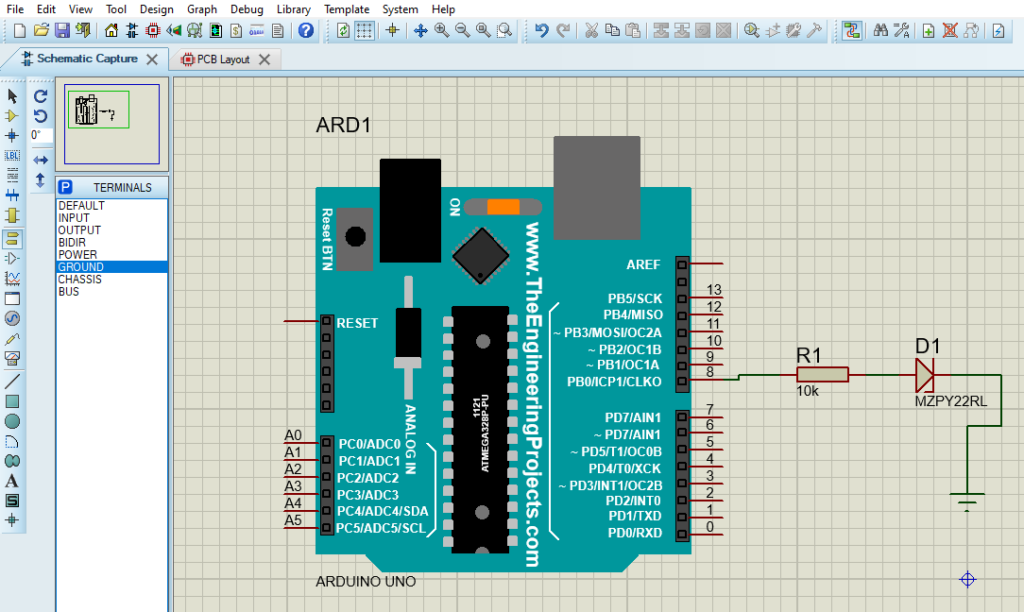

Örnek olarak bir direnç bağlı Arduino Uno’yu pcb ortamına götürüyoruz.

İşlem başarılı

Bir sonraki yazımızda. 3D görselleri eklemeyi öğreneceğiz.
