Proteus’da oluşturduğumuz tasarımların 3d görsellini oluşturmak aslında çok kolay. Bugün TB6612 entegresi için proteus’da hem pcb (kılıf) oluşturacağız. Hem de 3D Görselini nasıl ilişkilendirebileceğimizi anlatacağız.
Proteus için 3D Görsel Oluşturma
Öncelikle GRAPCAD sitesinden istediğimiz görselin 3D Modelini arıyoruz. Siteye buradan ulaşabilirsiniz.

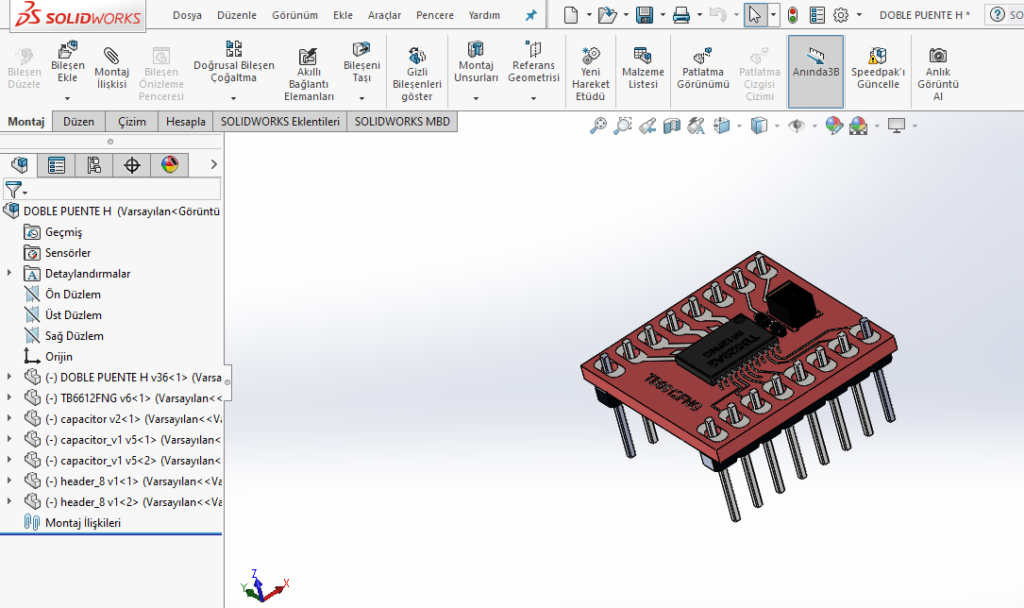

Bulduğumuz 3D Görseli download ettikten sonra, Solidworks içinden “Open” diyerek açıyoruz.

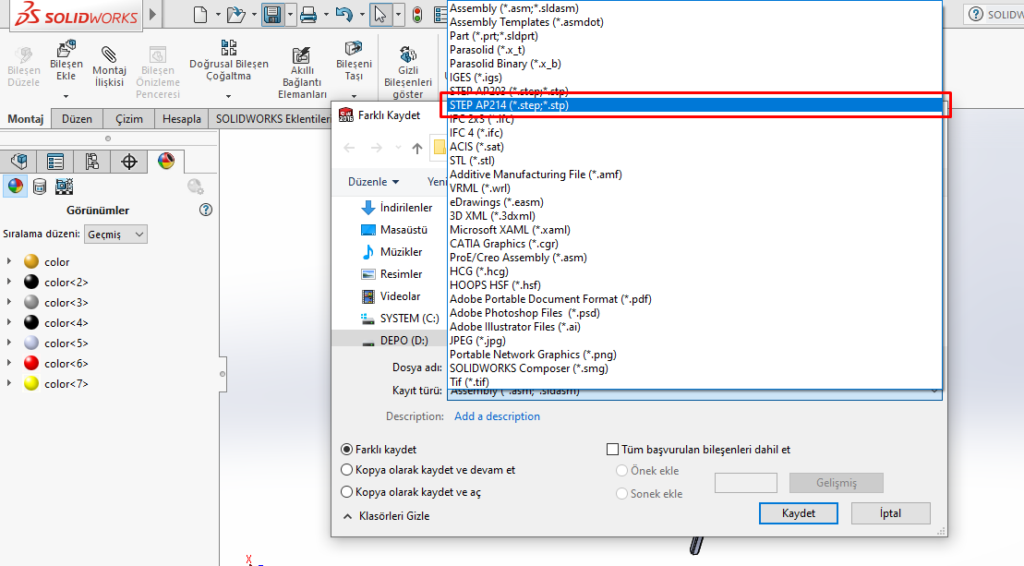

Eğer solidworks programına hakimseniz Üzerinde kolayca değişiklikler yapabilirsiniz. Ben biraz renk verdim. Ardından, stepap214 dosyası olarak kaydediyoruz. İsmini “tb6612” olarak değiştirdim. Türkçe karakter vermemeye dikkat edin.

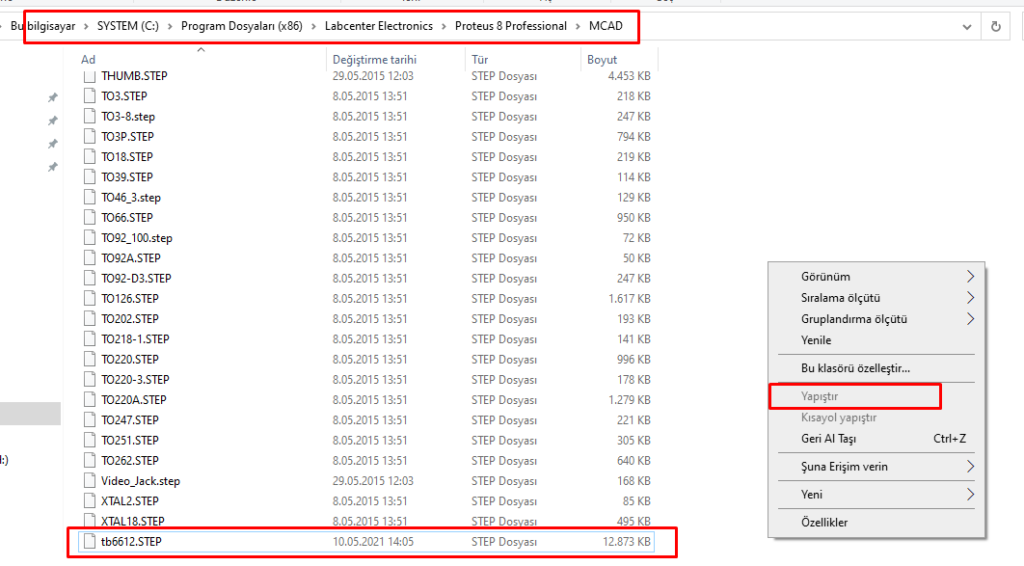

Ardından bu kaydettiğimiz dosyayı, Proteus dosya konumundaki MCAD isimli klasörün içine yapıştırıyoruz
Proteus ortamında PCB Oluşturma ve 3D Görsel İlişkilendirme
Buradan direk Ares ortamına geçiyoruz. Çünkü tb6612’nin zaten ISIS ortamında karşılığı bulunmamakta. Ha bunu kendimiz de ekleyebiliriz. Ama o da başka bir yazının konusu olsun, veya ödev almak isteyen öğrencilerim buradan bana yazabilir performans 100 🙂

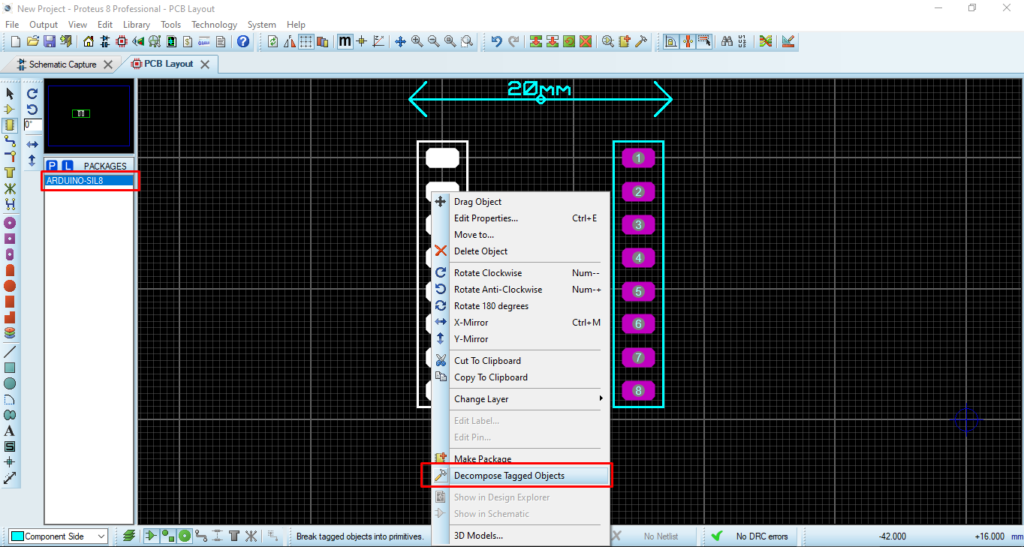

Ares ortamında özel arduino con’lar mevcut. Yani header’lar. Bunlardan 8 li olandan alıyoruz iki tane karşılıklı ölçüye uygun olarak yerleştiriyoruz. Ve unutmadan Kendi mevcut monteli durumlarını şu şekilde demonte ediyoruz

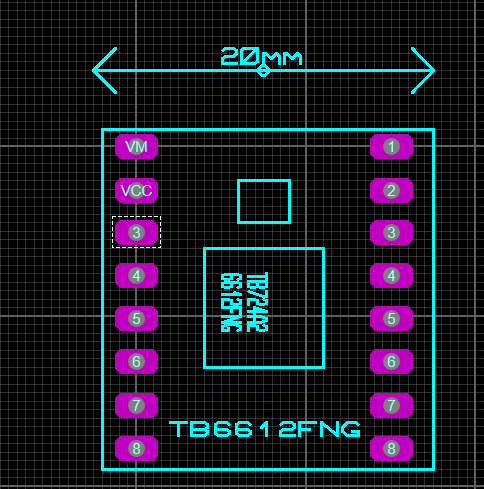

Entegre üzerine isteğe bağlı olarak yazıları da ekleyebilirsiniz. Ardından pinlerimize numara veriyoruz. Burada DİKKAT !
Pinlere numara verirken üst görünüşten bakıyormuşuz gibi düşünmemiz gerekiyor !

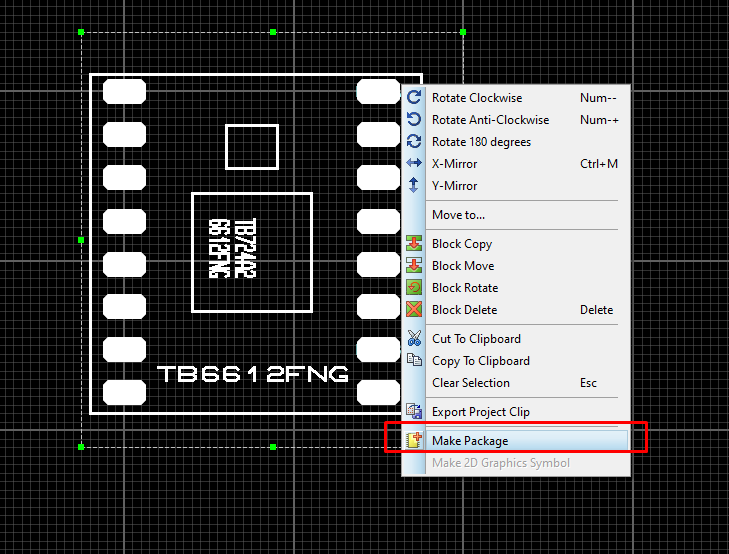

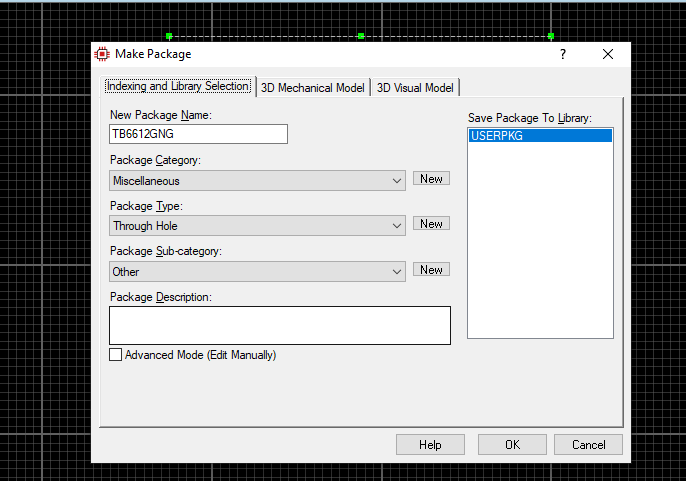

Ardından bu pcb’yi proteus kütüphanesine kaydediyoruz. Bunun için :
PCB oluşturma kısmı bu kadar. Artık ne zaman ares ortamında TB6612GNG yazarsanız bu kaydettiğiniz PCB’ye ulaşacaksınız. Ama biz durmuyoruz bize yetmiyor 🙂 Bir de buna 3D Görsel eklemek istiyoruz.
İşte yapmamız gerekenler !

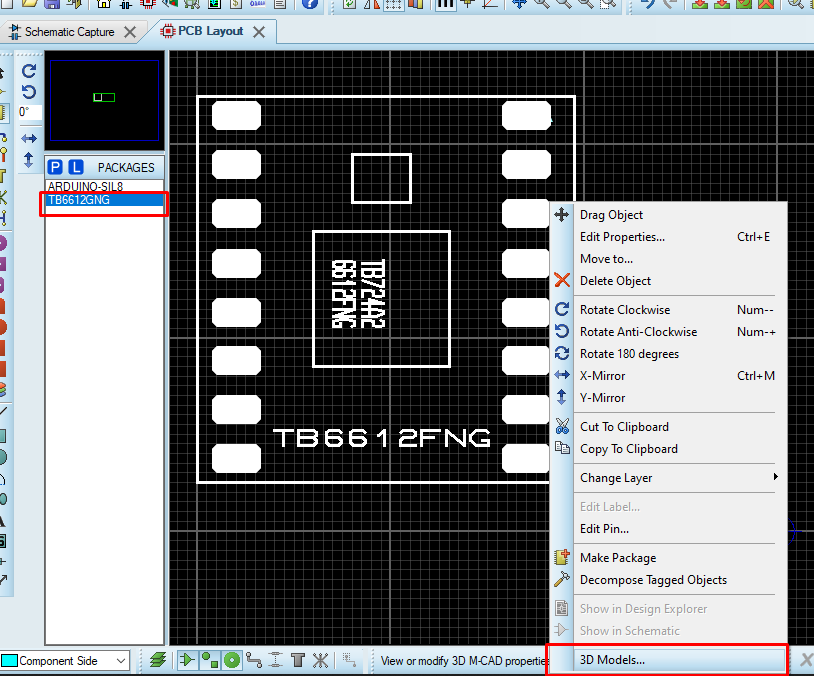

Yeni oluşturduğumuz PCB ‘yi koplayadıktan sonra artık 3D model ile ilişkilendirebiliriz

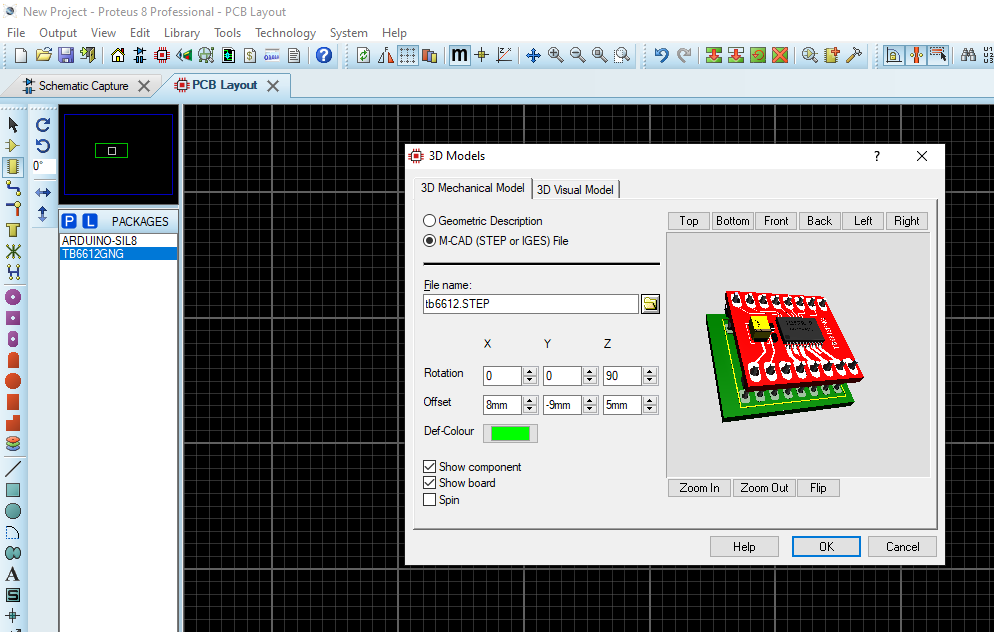

MCAD seçeneğini seçerek kopyaladığımız dosyayı seçiyoruz ve gerekli düzenlemeleri yapıyoruz.

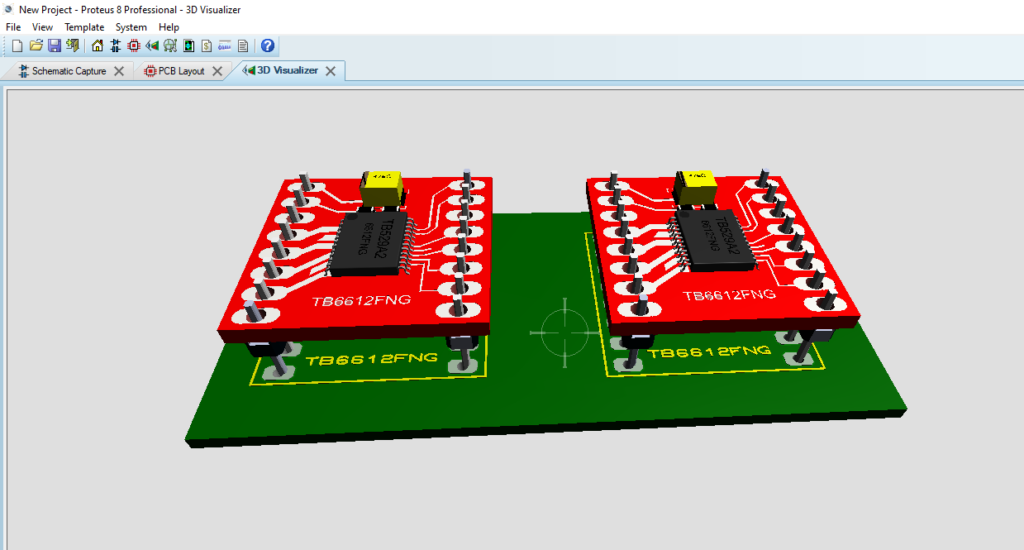

Ve artık 3d modellerimiz hazır
