Arduino ile Serial Monitör ekranı nasıl kullanılır bunu öğreniyoruz.
Öncelikle Arduino IDE’mizi çalıştırıyoruz ve şu kodları ekliyoruz.
void setup()
{
Serial.begin(9600);
}
void loop()
{
Serial.print("Arduino ile Proteus kullanımı");
}

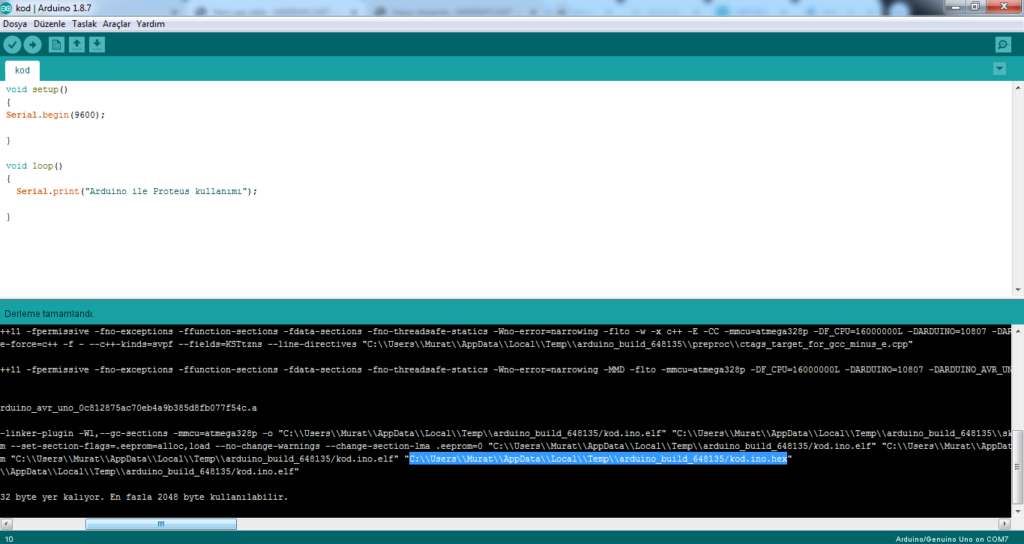

Kodumuz basit ve anlaşılır önceki derslerden öğrendiğimiz gibi kodu derleyip. hex dosyasını kopyalıyoruz.

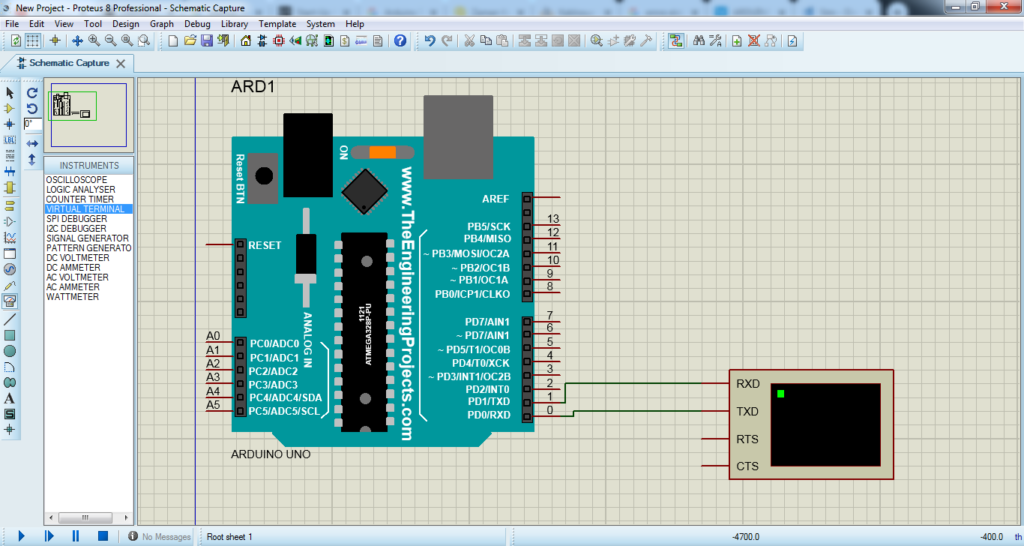

Ardından Proteus programını çalıştırıp. Arduino getiriyoruz. Ve seri haberleşme ekranını görmek için, solda instruments bölümünden vırtual terminal’i alıp Arduino ile bağlantılarını yapıyoruz. Bağlantılar da Arduino’nın haberleşme bacakları olan rx ve tx bacaklarını Virtual Termimal ile ters bir şekilde bağlıyoruz.

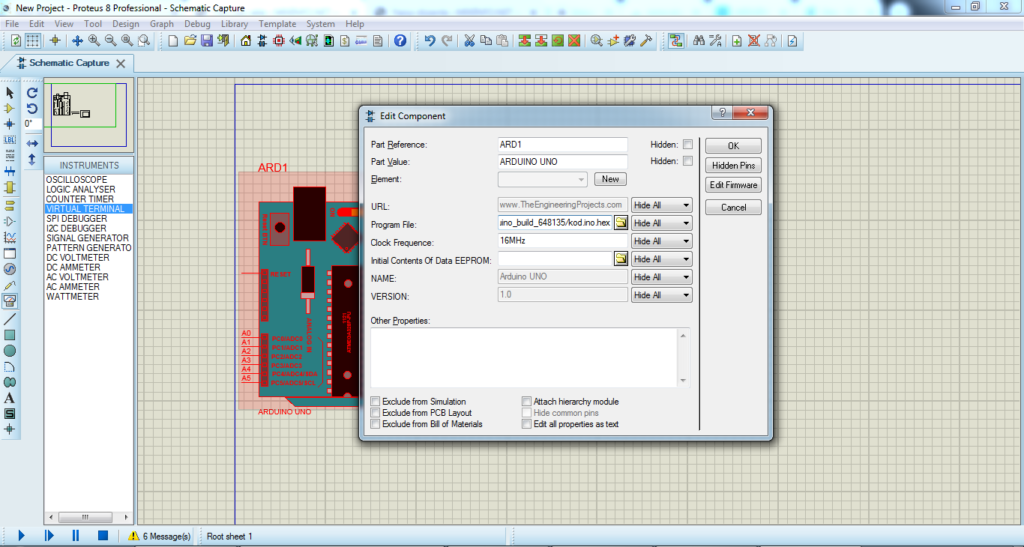

Ardından Arduino’yu çift tıklayıp, az önce kopyaladığımız hex dosyanısı Arduino’nun içine aktarıyoruz
Ve programi simülasyon ortamında çalıştırıyoruz.

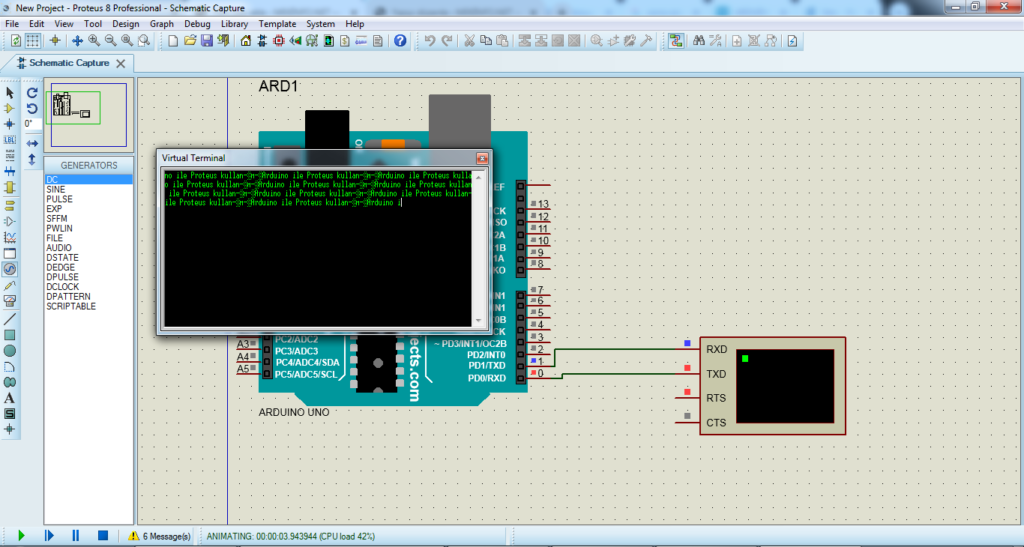

Gördüğümüz üzere seri ekran haberleşmesini sağlıyor. Bazı eksiklikler gözümüze çarpıyor, mesela ardarda yazının gelmesi, ve hiç süre eklenmemiş olması gibi, bunlar IDE ‘den düzelterek yeniden derlemeniz yeterli.(bu da size ödev olsun:) Ardından simülasyonu tekrardan çalıştırın. Yani tekrardan hex dosyasını copy paste yapmanıza gerek kalmayacak. Ama eğer ki o hex dosyasının yerini değiştirseydiniz, o zaman tekrardan copy paste yapmanız gerekicekti.
Programı düzeltip tekrar derliyoruz ve o da ne! seri ekran karşımıza çıkmadı !!!

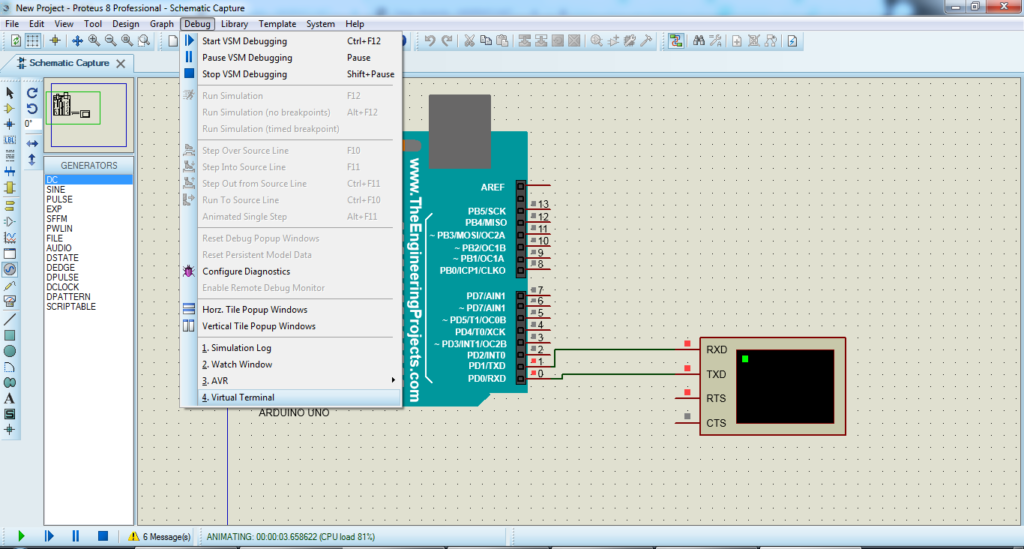

Telaş yapmıyoruz, debug menüsünden Virtual Terminal yazısına tıklamanız yeterli:)
Artık Arduino ile Proteus da projeler yaparken, seri ekranınızı nasıl kullanacağınızı biliyorsunuz. Aklınıza takılanları veya karşılaştığınız hataları yorum kısmına yazıp yazının geliştirilmesine katkıda bulunabilirisiniz. Kolay gelsin 🙂
